W tym ćwiczeniu w celu wyeliminowania objętości transportowanej na odkład zostaną wyrównane objętości wykresu transportu robót ziemnych znajdujące się nad i pod linią wyrównania.
Ćwiczenie stanowi kontynuację części Ćwiczenie 1: Tworzenie wykresu transportu robót ziemnych.
Wyrównywanie objętości materiału wykopu
- Powiększ rysunek do regionu transportu robót ziemnych znajdującego się po lewej stronie wykresu.
Zauważmy, że najwyższy punkt zielonego obszaru oznaczającego transport na miejscu znajduje się w pikiecie 3+25. Jest to punkt nachylenia, w którym następuje zmiana transportu materiału na miejscu z wykopu na nasyp. W zależności od warunków obszaru, punkty nachylenia mogą wyznaczać logiczne lokalizacje usypisk lub urobisk, które zminimalizują lub wyeliminują transport na odkład.
- Ustaw wskaźnik nad linią wykresu transportu robót ziemnych w pikiecie 3+25.

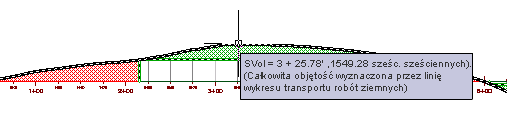

Zauważmy, że w etykiecie znajdzie się numer bieżącej pikiety (3+25) i objętość (około 1500.00 jardów sześciennych).
- Wybierz linię wykresu transportu robót ziemnych. Kliknij prawym przyciskiem myszy. Kliknij polecenie .
- W oknie dialogowym kliknij kartę Opcje wyrównywania.
- W obszarze Dodaj/usuń urobisja i usypiska kliknij polecenie Dodaj usypisko.
- W komórce Pikieta wpisz wartość 325.
Jest to numer pikiety w punkcie nachylenia, w której występuje objętość ponad linią wyrównania.
- W komórce Pojemność wpisz wartość 1500.
Jest to przybliżona objętość (1500 jardów sześciennych) w punkcie nachylenia.
- Kliknij przycisk OK.

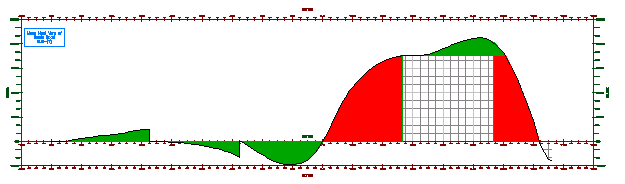

Objętość usuwana nad linią wyrównania jest całkowicie transportowana na miejscu. Zauważmy, że teraz pod linią wyrównania znalazła się czerwona linia transportu na odkład. Objętość wypełnienia zostanie wyrównana w poniższej procedurze.
W tym ćwiczeniu wykorzystywany jest rysunek Mass Haul-1.dwg, który został zmodyfikowany w poprzednim ćwiczeniu. Można również otworzyć rysunek Mass Haul-2.dwg znajdujący się w folderze rysunków samouczka.
Wyrównywanie objętości materiału nasypu
- Powiększ pikietę 6+25 na linii wykresu transportu robót ziemnych poniżej linii wyrównania.
Zauważmy, że jest to miejsce w pobliżu punktu, w którym objętość transportowana na odkład (czerwona) i objętość transportowana na miejscu (zielona) stykają się z linią wykresu transportu robót ziemnych. Sprawdzenie tej pikiety na profilu pozwoli stwierdzić, że jest to względnie płaski fragment istniejącej powierzchni terenu. Płaski obszar jest dobrą lokalizacją na usypisko i urobisko.
- Ustaw wskaźnik nad linią wykresu transportu robót ziemnych w pikiecie 6+25.

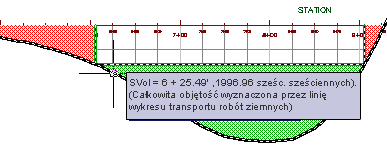

Zauważmy, że w etykiecie znajdzie się numer bieżącej pikiety i objętość (około 2000.00 jardów sześciennych).
- Wybierz linię wykresu transportu robót ziemnych. Kliknij prawym przyciskiem myszy. Kliknij polecenie .
- W oknie dialogowym kliknij kartę Opcje wyrównywania.
- W obszarze Dodaj/usuń urobiska i usypiska kliknij polecenie Dodaj urobisko.
- W komórce Pikietadotyczącej urobiska kliknij przycisk
. - Przesuń rysunek w lewo, aby wyświetlić korytarz i powierzchnię. Kliknij w pobliżu pikiety 6+25 na korytarzu.
Zauważmy brak konturów powierzchni w obszarze wokół pikiety 6+25. Oznacza to, że ten region jest względnie płaski.
- W komórce Pojemność dotyczącej urobiska wpisz wartość 2000.
Jest to przybliżona wartość odczytana w punkcie 2.
- Kliknij przycisk OK.

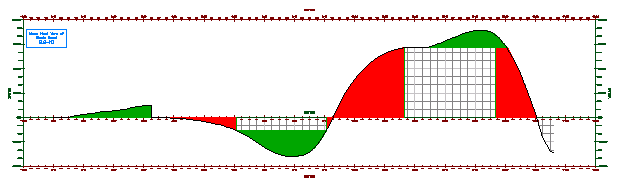

Objętość nasypywana widoczna pod linią wyrównania jest całkowicie transportowana na miejscu.
Zadania uzupełniające: wyrównać objętości wykresu transportu robót ziemnych w trzecim regionie, dodając usypisko w pikiecie 11+50 o objętości 10 000 jardów sześciennych).
- Zamknij rysunek bez zapisywania wprowadzonych zmian.
Aby kontynuować, przejdź do części Ćwiczenie 3: Edytowanie stylu linii wykresu transportu robót ziemnych.
