Zgodność operacyjna programów Inventor i Fusion

Udostępnianie plików programów Inventor i Fusion.

Nowości: 2022, 2023

Uwaga: Klient WWW programu Fusion przechowuje dane, do których uzyskuje dostęp program Fusion. Pliki można otworzyć tylko z poziomu klienta WWW programu Fusion należącego do użytkownika lub klienta WWW programu Fusion, do której zaproszono użytkownika jako członka projektu. Jeżeli nie masz subskrypcji, możesz uzyskać dostęp do tej funkcji, gdy inny użytkownik zaprosi Cię do udziału w projekcie klienta WWW programu Fusion jako uczestnika projektu.

• Do udostępniania plików części programu Inventor w programie Fusion jest wymagane konto w kliencie WWW programu Fusion. Po wysłaniu pliku programu Fusion użytkownik zostanie poproszony o wybranie klienta WWW i projektu.
• Położenie klienta WWW programu Fusion odpowiada położeniu, w którym przechowywane są pliki części programu Inventor. Po przekazaniu pliku można wyświetlić plik w kliencie WWW programu Fusion lub otworzyć go w programie Fusion, jeśli jest zainstalowany.
• Klient WWW programu Fusion wymaga dostępu do Internetu.

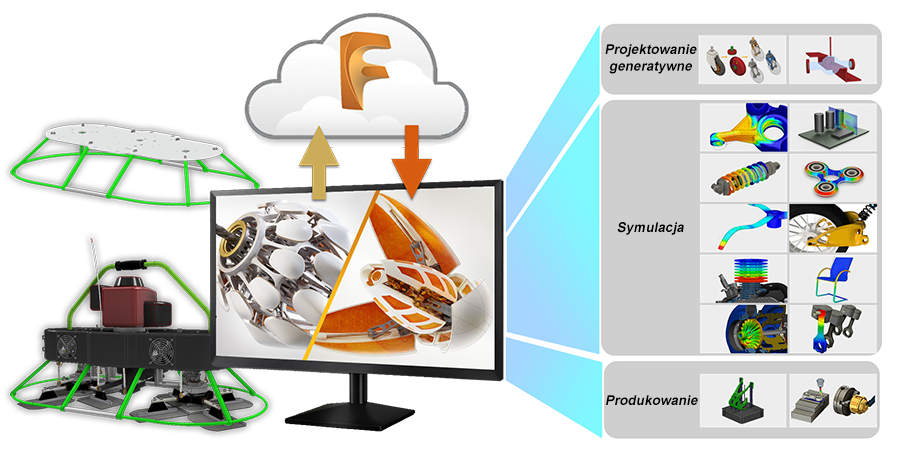

Wysyłanie części i zespołów programu Inventor do programu Fusion

Te polecenia programu Fusion przyspieszają proces pobierania danych do programu Fusion w celu użycia w różnych badaniach, symulacjach lub konfiguracjach roboczych. Program Desktop Connector nie jest używany w tym procesie.

Po aktywowaniu polecenia programu Fusion na karcie Fusion jest wyświetlana strona wprowadzająca funkcji Zgodność operacyjna z programem Fusion. Na stronie znajduje się wyjaśnienie przeznaczenia i wymagań wybranego polecenia oraz, jeśli są dostępne, łącza do przykładów.

Uwaga: Polecenia programu Fusion są wyłączone podczas edycji lokalnej.

Kliknięcie przycisku Kontynuuj powoduje przejście do panelu danych, w którym można określić części, klienta WWW programu Fusion i położenie danych. Gdy wszystko jest gotowe, kliknij przycisk Wyślij, a dane programu Inventor zostaną przekazane do klienta WWW programu Fusion. W kliencie WWW programu Fusion jest widoczny plik IPT. Plik F3D jest generowany po otwarciu pliku IPT w programie Fusion.

W przypadku przekazanych danych można:

• Wyświetlić dane w przeglądarce internetowej.
• Otworzyć dane w programie Fusion w odpowiednim obszarze roboczym i gotowe do zdefiniowania badania lub procesu.

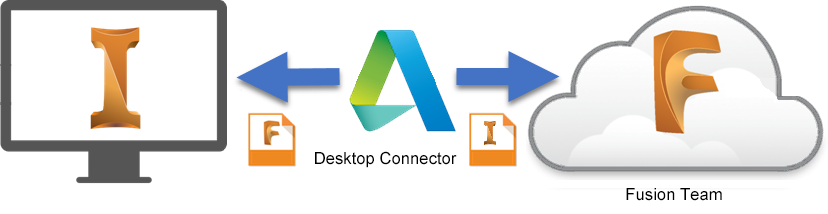

Proces roboczy AnyCAD

Za pomocą procesu roboczego AnyCAD można otworzyć pliki programu Fusion w programie Inventor lub części i zespoły programu Inventor w programie Fusion.

Aby użyć procesu roboczego AnyCAD do otwierania plików programu Fusion w programie Inventor lub części i zespołów programu Inventor w programie Fusion, wymagane są następujące elementy:

• Konto klienta WWW programu Fusion. Położenie klienta WWW programu Fusion odpowiada położeniu, w którym przechowywane są pliki programów Fusion (.fusiondesign) lub Inventor, umożliwiając ich udostępnianie.
  Uwaga: Pliki można otworzyć tylko z poziomu klienta WWW programu Fusion należącego do użytkownika lub klienta WWW programu Fusion, do której zaproszono użytkownika jako członka projektu.
• Program Desktop Connector zainstalowany lokalnie na komputerze. Program Desktop Connector tworzy na komputerze dysk lokalny programu Fusion 360, który zapewnia dostęp do plików .fusiondesign. iam i .ipt w projekcie klienta WWW programu Fusion.



• Subskrypcja jednego z następujących produktów: Fusion, Kolekcja z zakresu wytwarzania i projektowania produktów lub Product Design Suite.

Aby uzyskać więcej informacji, zobacz temat Importowanie plików programu Fusion jako odniesienia do modelu AnyCAD.
