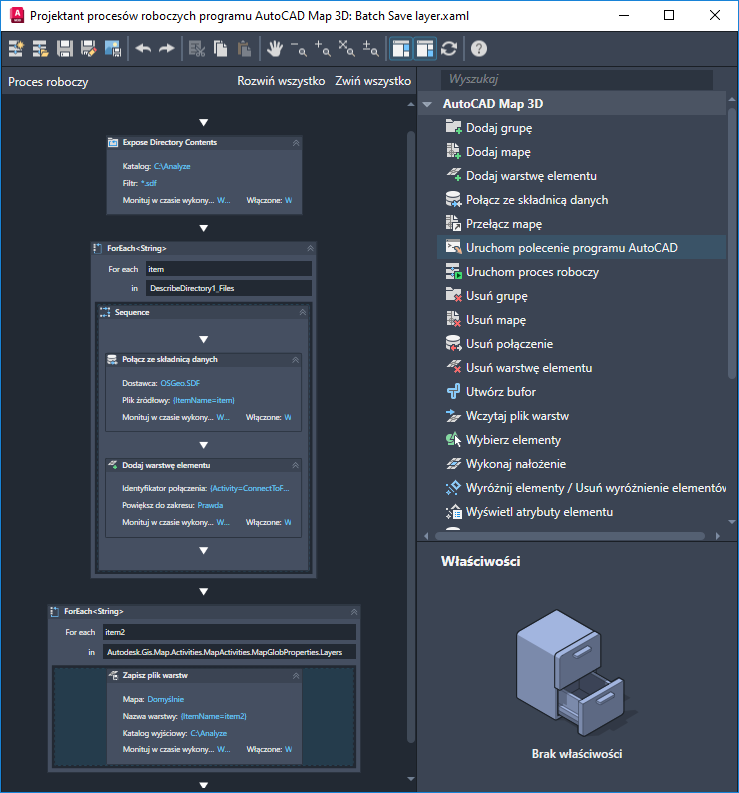

Do edytowania i tworzenia procesów roboczych służy Projektant procesów roboczych.
W Projektancie procesów roboczych czynności wchodzące w skład procesu są prezentowane w formie diagramu.
Czynności wykonywane w narzędziach i Zestaw narzędzi AutoCAD Map 3D
Panel Czynność znajdujący się po prawej stronie Projektanta procesów roboczych zawiera dwie kategorie czynności. Czynności wykonywane w Zestaw narzędzi AutoCAD Map 3D dotyczą Zestaw narzędzi AutoCAD Map 3D (w tym czynność uruchamiająca polecenia programu AutoCAD).
Czynności narzędzi są ogólne i są oparte na składni języka C#. Obejmują one następujące typy czynności:
- polecenia katalogów (np. wyświetlanie listy zawartości folderu),
- polecenia logiczne (np. If/Else i For Each),
- polecenia struktury procesu roboczego (np. Równoległa, Kolejna i Monituj użytkownika).
Aby uzyskać informacje o dostępnych czynnościach, zobacz sekcję Okna dialogowe wprowadzania danych czynności procesu roboczego.
Czynności wykonywane równolegle i kolejno
W ramach procesu roboczego czynności równoległe są wzajemnie niezależne. Na przykład równoległe nawiązywanie połączenia z dwiema składnicami danych gwarantuje, że drugie połączenie zostanie nawiązane nawet w sytuacji, gdy próba nawiązania pierwszego zakończy się niepowodzeniem.
Czynność wykonywana kolejno zależy od czynności wykonanych przed nią. Na przykład w procesie roboczym nakładania wykonywane są równolegle dwa zestawy czynności, natomiast w każdym zestawie czynności są wykonywane kolejno. Czynności w każdym z zestawów nawiązują połączenie z konkretną składnicą danych, a następnie tworzą warstwę dla tej składnicy. Jeśli połączenie nie powiedzie się, utworzenie warstwy nie jest możliwe.
Ustawianie parametrów czynności
Każda czynność procesu roboczego ma zestaw parametrów. Opcjonalnie można ustawić parametry domyślne i nakazać wyświetlanie monitu podczas wykonywania procesu roboczego. Osoba uruchamiająca proces roboczy może wówczas zastąpić wartości domyślne innymi. Na przykład można skonfigurować domyślne składnice danych dla analizy nakładania, ale zezwolić innym użytkownikom na wybranie innych składnic danych po uruchomieniu procesu roboczego.
Niektóre parametry są wymagane. Na przykład czynność nawiązania połączenia ze składnicą danych wymaga nazwy dostawcy i położenia składnicy danych, z którą ma zostać nawiązane połączenie. Niektóre parametry są opcjonalne, np. Nazwa wyświetlana czynności. Wszystkie parametry opcjonalne mają wartości domyślne, które użytkownik może zmienić.
Wiązanie parametrów
Często czynność wykonywana kolejno jest powiązana z czynnością poprzedzającą. Tworząc powiązanie danej czynności, użytkownik deklaruje, że jej parametr jest efektem poprzedniej czynności. Na przykład można wykorzystać efekt czynności, w której utworzono warstwę, jako warstwę źródłową dla następnej operacji nakładania.
Powiązanie parametru czynności z właściwością poprzedniej czynności
