Losowe umieszczanie wystąpień rodzin

Ten przykładowy typ badania w połączeniu z dodatkiem projektowanie generatywne w programie Revit umożliwia losowe umieszczenie zestawu wystąpień rodziny na wybranej powierzchni na podstawie typu rodziny podstawowej, gęstości i wartości źródłowej (seed) generowania losowego.

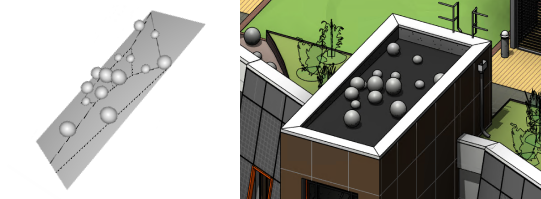

Lewy obraz przedstawia wynik w dodatku projektowanie generatywne. Prawy obraz przedstawia wynik po zintegrowaniu go z modelem programu Revit.

W tym przykładowym badaniu można sprawdzić umieszczenie wystąpień rodziny na powierzchniach. Przykłady obejmują umieszczanie obiektów artystycznych poza modelem budynku lub umieszczanie kwiatów na nachylonej grządce w modelu krajobrazu. Wersja tego przykładu jest również dostępna w Odtwarzaczu Dynamo.

W tym temacie

• Cele
• Uzyskiwanie dostępu do typu analizy
• Przygotowywanie modelu
• Dane wejściowe
• Dane wyjściowe
• Wizualizacja geometrii

Cele

To badanie powinno być stosowane z metodą Losowo. Można jednak wybrać inną metodę generowania.

Uwaga: Ten typ badania jest przeznaczony do stosowania z metodą Losowo, dlatego osiągnięcie określonych celów metodą Optymalizuj może okazać się mniej efektywne.

Uzyskiwanie dostępu do typu analizy

W oknie dialogowym Utwórz badanie typ analizy jest dostępny z folderu Pliki przykładowe Autodesk.

Aby otworzyć typ analizy w dodatku Dynamo, przejdź do następującego folderu:

• %PROGRAMDATA%\Autodesk\AECGD\Revit\Samples <release>\<language-locale>

Jeśli nie można znaleźć typu analizy w tej lokalizacji, można go pobrać, korzystając z następującego łącza. Plik ZIPx zawiera plik DYN i jego folder zależności. Rozpakuj (wyodrębnij) zawartość do folderu na komputerze.

• Typ badania losowego umieszczenia wystąpienia rodziny

Przygotowywanie modelu

Podczas tworzenia badania należy wybrać powierzchnię i bazowy typ rodziny (np. rzeźby). Aby utworzyć badanie tego typu, model programu Revit musi zawierać następujące elementy:

• Powierzchnia, na której zostaną umieszczone wystąpienia rodziny.
• Wystąpienie rodziny, które ma zostać umieszczone losowo na wybranej powierzchni.

Dane wejściowe

Podczas tworzenia badania można podać następujące dane wejściowe.

Wybierz

• Wybierz powierzchnię: w modelu programu Revit wybierz powierzchnię docelową.
• Wybierz bazowy typ rodziny: z listy rozwijanej wybierz rodzinę, która ma zostać losowo umieszczona na wybranej powierzchni.

Wybieranie zmiennych

Jeśli te wartości mają się różnić w badaniu, zaznacz pola wyboru. Aby użyć wartości stałej, wyczyść pole wyboru i za pomocą suwaka ustaw wartość.

• Gęstość: badanie różni się w zależności od gęstości umieszczanych wystąpień rodziny. Wyższa liczba powoduje gęstsze umieszczenie wystąpień rodziny.
• Wartość źródłowa (seed) generowania losowego: ta wartość steruje generowaniem losowych umieszczeń wystąpienia rodziny dla każdego wyniku.

Dane wyjściowe

Poszczególne wyniki zawierają następujące dane wyjściowe:

• Wyniki: liczba wystąpień rodziny na powierzchni.

Wizualizacja geometrii

Podczas wyświetlania wyników w okienku Szczegóły w oknie dialogowym Eksploruj wyniki można przeciągać widok 3D, aby oglądać elementy pod różnymi kątami. Aby wyświetlić model w widoku 3D, należy zintegrować wybrany wynik z modelem.

Znane problemy i ograniczenia

W tym przykładzie nie uwzględniono przeszkód. W przypadku pracy z pomieszczeniem, które zawiera elementy przeszkód, wypróbuj przykładowe badanie Losowe umieszczanie obiektów. W przypadku niektórych wystąpień rodziny, takich jak wazon, podglądy wyników mogą wyglądać na niedokładne. Po umieszczeniu w modelu elementy będą wyświetlane normalnie.
