Tworzenie badania za pomocą dodatku Dynamo dla programu Revit

Badanie dodatku projektowanie generatywne można utworzyć za pomocą dodatku Dynamo dla programu Revit. Ten dostęp nie wymaga subskrypcji kolekcji AEC Collection ani spełnienia innych kryteriów. Wymagany jest tylko dostęp do programu Revit.

Wskazówka: Aby uzyskać szczegółowy przewodnik po tym procesie, zobacz temat Samouczek: tworzenie badania za pomocą dodatku Dynamo dla programu Revit.

Kroki

Otwieranie i przygotowywanie modelu w programie Revit

Otwórz model programu Revit.
Jest to model programu Revit, który ma zostać użyty na potrzeby badania projektowania generatywnego.
Przeczytaj informacje o typie badania, aby poznać jego sposób działania i dowiedzieć się, co jest wymagane, by pomyślnie uruchomić to badanie.
- Jeśli używasz przykładowego typu badania, przeczytaj jego temat pomocy.
- W przypadku niestandardowego typu badania skontaktuj się z autorem lub zapoznaj się z informacjami udostępnionymi w dodatku Dynamo.
  Uwaga: Jeśli te informacje nie są dostępne, można je uzyskać, sprawdzając typ badania w dodatku Dynamo. Przejdź do kroku 2: otwórz typ badania przy użyciu dodatku Dynamo. Po zakończeniu czynności od kroku 2 do 5: określ, czy wymagane są elementy programu Revit, po czym dokończ krok 1: otwórz i przygotuj model w programie Revit.
Przygotowanie modelu:
W przypadku przykładowego typu badania przejdź do jego tematu pomocy i przygotuj model zgodnie z instrukcją w sekcji „Przygotowanie modelu”.

W przypadku niestandardowego typu badania wykonaj następujące czynności:
1. Otwórz widok, w którym widać część modelu i wszystkie obiekty brane pod uwagę w badaniu.
2. Dodaj wystąpienia rodzin programu Revit wymaganych w badaniu.
3. Opcjonalnie: jeśli do modelu dodano jakiekolwiek wystąpienia rodzin, edytuj wszystkie te rodziny, aby sprawdzić początek ich układu współrzędnych. Jeśli zachodzi taka potrzeba, przesuń początek, aby znajdował się w środku rodziny lub w pobliżu jej środka.
  Ta zmiana zapewni lepsze wyniki.
4. Aby ułatwić wybieranie elementów w modelu podczas tworzenia badania, włącz widoczność odpowiednich kategorii modelu, takich jak linie odniesienia pomieszczeń, a także kategorii wystąpień rodziny, takich jak meble.

Otwieranie typu badania za pomocą dodatku Dynamo

W programie Revit kliknij kartę Zarządzajpanel Programowanie wizualneDynamo .
W oknie Dynamo w obszarze Pliki kliknij opcję Otwórz.
Przejdź do lokalizacji typów badań, wybierz plik DYN typu badania i kliknij przycisk Otwórz. W dodatku Dynamo pliki DYN są nazywane wykresami.
Otwieranie przykładowego typu badania:
1. Przejdź do następującej lokalizacji: %PROGRAMDATA%\Autodesk\AECGD\Revit\Samples <wersja>\
2. W tej lokalizacji otwórz folder odpowiadający językowi i ustawieniom regionalnym, jakie są wymagane, np. en-US dla w przypadku angielskiego (US) lub pl-PL dla polskiego.
  Dla każdego typu badania folder zawiera plik DYN i odpowiadający mu folder zależności (Dependencies).
3. Wybierz wymagany plik DYN i kliknij przycisk Otwórz.

Uwaga: Jeśli nie można znaleźć typu badania w tym położeniu, można go pobrać z jego tematu pomocy. Plik ZIP zawiera plik DYN i jego folder zależności. Rozpakuj (wyodrębnij) zawartość do folderu na komputerze. Następnie przejdź do następnego kroku.

Utwórz kopię typu badania w innej lokalizacji

Przykładowe typy badań są tylko do odczytu. Zanim użyjesz jednego z nich do utworzenia badania za pomocą Dynamo dla programu Revit, utwórz jego kopię w innym folderze.

Uwaga: Jeśli używasz typu badania z innego źródła, możesz pominąć ten krok.

W dodatku Dynamo kliknij kolejno opcje PlikZapisz jako.
Przejdź do innego folderu, jeśli chcesz, wprowadź nazwę pliku, i kliknij przycisk Zapisz. W tym samym folderze co wykres jest automatycznie tworzony folder zależności.

Rozmieszczanie okien dodatku Dynamo i programu Revit

Oba okna powinny być widoczne jednocześnie.

Przesuń okna na ekranie i dostosuj ich rozmiar, tak aby widoczny był zarówno dodatek Dynamo, jak i program Revit.
Aby wyświetlić cały wykres, powiększ i przesuń widok, używając środkowego przycisku myszy lub kontrolek Zoom i Przesuń .

Uwaga: Jeśli zachodzi taka potrzeba, kliknij przycisk w obszarze roboczym, aby wyświetlić widok wykresu zamiast podglądu 3D.

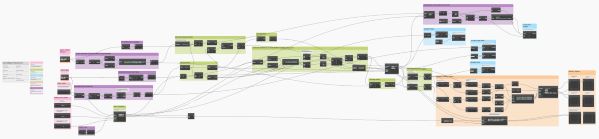

Kolorowe pola grupują węzły w funkcje lub kroki logiczne. Po lewej stronie szare pole zawiera dokumentację. Grupy przykładowe opisują sposób użycia różnych kolorów na wykresie.
Każda grupa zawiera jeden lub więcej węzłów. Każdy węzeł wykonuje określoną operację.
Na wykresie mogą być wyświetlane ostrzeżenia i błędy. Przyjrzysz się im za chwilę.

Określanie, czy elementy programu Revit są wymagane

Jeśli podczas generowania alternatyw projektowych w typie badania są używane elementy modelu, należy ręcznie wybrać elementy z modelu programu Revit.

W dodatku Dynamo sprawdź wykres pod kątem węzłów wyboru programu Revit. Nazwy tych węzłów zazwyczaj rozpoczynają się od wyrazu „Select” i opisują wybieranie czegoś z modelu programu Revit. Zazwyczaj znajdują się one po lewej stronie wykresu.

W przypadku przykładowych typów badań dane wejściowe są identyfikowane za pomocą różowych pól grup. Powiększ część wykresu, w której wyświetlane są różowe pola grupy. Sprawdź, czy te węzły wyboru programu Revit są podobne do poniższych:

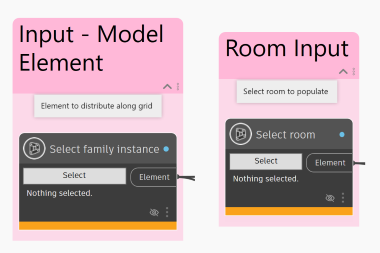

Sample nodes for Select family instance and Select room

Wybieranie elementów programu Revit

Jeśli typ badania nie wymaga wybrania elementów programu Revit, przejdź do następnego kroku.

W przeciwnym razie dla każdego węzła wyboru programu Revit wybierz elementy dla badania.

W programie Revit otwórz widok, w którym można łatwo wyświetlić i wybrać żądane elementy.
W dodatku Dynamo kliknij przycisk Select w węźle wyboru.
W programie Revit wybierz odpowiedni element w modelu.
Czasami trzeba wybrać kilka elementów naraz. Na przykład w przypadku tworzenia badania Maksymalizacja widoków z okien należy wybrać kilka okien lub elementów ścian kurtynowych. (W przypadku użycia pola wyboru wybrane elementy są automatycznie filtrowane według odpowiedniego typu elementu). Po wybraniu tych elementów kliknij przycisk Zakończ na pasku opcji.
W dodatku Dynamo sprawdź, czy w węźle wyboru są wyświetlane identyfikatory elementów.

Powtórz ten proces dla każdego węzła wyboru programu Revit.

Uruchamianie wykresu w celu zweryfikowania go

Uruchomienie wykresu stanowi krok weryfikacji. Po kliknięciu przycisku Uruchom dodatek Dynamo wykonuje typ badania jeden raz, aby sprawdzić, czyDynamozawiera on wszystkie potrzebne informacje i można go pomyślnie uruchomić za pomocą ustawień domyślnych.

Jeśli w dodatku Dynamo karta Stan wykresu nie jest wyświetlana w prawym okienku, na pasku menu kliknij opcję RozszerzeniaPokaż stan wykresu.
Na pasku Ustawienia przebiegu w dolnej części okna Dynamo kliknij przycisk Uruchom. (Skrót klawiaturowy to F5). Jeśli w ustawieniach przebiegu wybrano opcję automatyczną, wykres będzie uruchamiany automatycznie.
Jeśli na karcie Stan wykresu są wyświetlane jakieś pozycje, przejrzyj je. Klikaj łącza problemów, aby przechodzić do tych miejsc na wykresie, w których potrzebne są dopasowania.
Zobacz temat Rozwiązywanie problemów: błędy projektowanie generatywne w dodatku Dynamo.
Po rozwiązaniu problemów ponownie uruchom wykres i powtarzaj to aż do rozwiązania wszystkich problemów.
Zapisz wykres. Wykres (plik DYN) zostanie zaktualizowany o wprowadzone zmiany.

Po pomyślnym uruchomieniu typu badania (lub wyświetleniu komunikatu „Przebieg ukończono z ostrzeżeniami”) za węzłami może zostać wyświetlony wynik w podglądzie 3D. Jeśli chcesz, naciśnij klawisze CTRL+B, aby wyświetlić podgląd 3D i pokazać wynik wyraźniej. Przewijając za pomocą środkowego przycisku myszy, możesz powiększyć lub pomniejszyć widok, jeśli to konieczne. Naciśnij ponownie kombinację klawiszy CTRL+B, aby powrócić do widoku wykresu.

Uwaga: W zależności od typu badania wynik może zawierać abstrakcyjne reprezentacje elementów modelu, a nie rzeczywiste elementy programu Revit. Po zintegrowaniu wyniku z modelem używane są rzeczywiste elementy.
