Samouczek: tworzenie badania za pomocą dodatku Dynamo dla programu Revit

Dowiedz się, jak utworzyć badanie dodatku projektowanie generatywne za pomocą dodatku Dynamo dla programu Revit i przykładowego typu badania.

Ta metoda używania dodatku projektowanie generatywne nie wymaga subskrypcji kolekcji AEC Collection ani spełnienia innych wymagań. Wymagany jest tylko dostęp do programu Revit.

Cel: utwórz badanie, używając typu badania Rozmieszczenie obiektów wg siatki karo i przykładowego modelu programu Revit.

Kroki

1. Otwórz i przygotuj model w programie Revit.
2. Otwórz typ badania za pomocą dodatku Dynamo.
3. Utwórz kopię w innej lokalizacji.
4. Rozmieść okna dodatku Dynamo i programu Revit.
5. Znajdź węzły wyboru programu Revit.
6. Wybierz elementy programu Revit.
7. Uruchom typ badania, aby sprawdzić jego poprawność.
8. Utwórz badanie.

Otwórz i przygotuj model w programie Revit

1. Opcjonalnie: zapoznaj się z informacjami o typie badania Rozmieszczenie obiektów wg siatki, aby poznać jego sposób działania i dowiedzieć się, co jest wymagane, aby pomyślnie go uruchomić.
2. Pobierz i otwórz przykładowy model rac_advanced_sample_project.rvt.
3. W modelu wykonaj następujące czynności:
   1. Otwórz rzut 02 — Rzut.
   2. Powiększ pomieszczenie w lewym górnym rogu budynku: salon 223.
   3. Wczytaj rodzinę stołów jadalnych: przejdź do opcji Wstaw Wczytaj rodzinę Autodesk i wyszukaj pozycję Stół — obiadowy okrągły z krzesłami. Na liście wyników wyszukiwania kliknij rodzinę stołów obiadowych, a następnie kliknij przycisk Wczytaj.
      Uwaga: W przypadku stołu jadalnego okrągłego z krzesłami początek rodziny jest zdefiniowany jako środek stołu. Nie są wymagane zmiany początku układu współrzędnych.

   4. Kliknij kolejno kartę Architekturapanel ZbudujKomponentUmieść komponent.
   5. We właściwościach komponentu w obszarze Edytuj typ wybierz żądaną średnicę stołu dla rodziny.

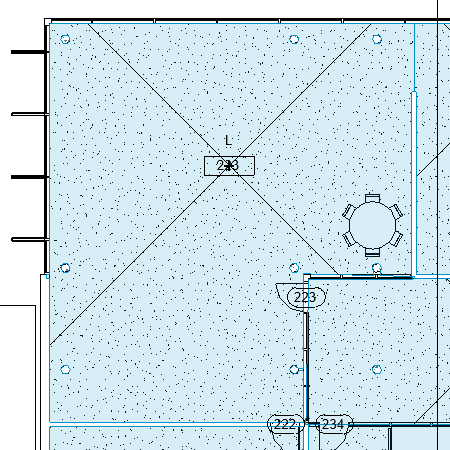

   6. Umieść wystąpienie tej rodziny w salonie 223.

      Naciśnij dwukrotnie klawisz ESC, aby zamknąć narzędzie Umieść komponent.

   7. Aby ułatwić zaznaczanie elementów w modelu podczas tworzenia badania, wpisz VG. Zostanie otwarte okno dialogowe Widoczność/Grafika. Na karcie Kategorie modelu włącz widoczność następujących elementów:
      • Meble
      • PomieszczeniaWypełnienie wewnętrzne
      • PomieszczeniaOdniesienie


Otwórz typ badania za pomocą dodatku Dynamo

1. W programie Revit kliknij kartę Zarządzajpanel Programowanie wizualneDynamo .
2. Otwórz typ badania za pomocą dodatku Dynamo:
   1. W oknie Dynamo w obszarze Pliki kliknij opcję Otwórz.
   2. Przejdź do tej lokalizacji:

      %PROGRAMDATA%\Autodesk\AECGD\Revit\Samples <wersja>\

   3. Otwórz folder odpowiadający językowi i ustawieniom regionalnym, jakie są wymagane, np. en-US dla w przypadku angielskiego (US) lub pl-PL dla polskiego.
   4. Wybierz plik Rozmieszczenie obiektów wg siatki karo.dyn i kliknij przycisk Otwórz. W dodatku Dynamo pliki DYN są nazywane wykresami.

Uwaga: Jeśli nie można znaleźć typu badania w tym położeniu, można go pobrać stąd: Rozmieszczenie obiektów wg siatki karo — typ badania. Plik ZIP zawiera plik DYN i jego folder zależności. Rozpakuj (wyodrębnij) zawartość do folderu na komputerze. Następnie przejdź do następnego kroku.

Utwórz kopię typu badania w innej lokalizacji

Przykładowe typy badań są tylko do odczytu. Zanim utworzysz badanie Rozmieszczenie obiektów wg siatki karo przy użyciu dodatku Dynamo dla programu Revit, utwórz jego kopię w innym folderze.

1. W dodatku Dynamo kliknij kolejno opcje PlikZapisz jako.
2. Przejdź do innego folderu, jeśli chcesz, wprowadź nazwę pliku, i kliknij przycisk Zapisz. W tym samym folderze co wykres jest automatycznie tworzony folder zależności.

Rozmieść okna dodatku Dynamo i programu Revit.

Oba okna powinny być widoczne jednocześnie.

• Przesuń okna na ekranie i dostosuj ich rozmiar, tak aby widoczny był zarówno dodatek Dynamo, jak i program Revit.
• Aby wyświetlić cały typ badania, powiększ i przesuń widok, używając środkowego przycisku myszy lub kontrolek Zoom i Przesuń .

  Uwaga: Jeśli zachodzi taka potrzeba, kliknij przycisk w obszarze roboczym, aby wyświetlić widok wykresu zamiast podglądu 3D.
• Kolorowe pola grupują węzły w funkcje lub kroki logiczne. Po lewej stronie szare pole zawiera dokumentację. Grupy przykładowe opisują sposób użycia różnych kolorów na wykresie.


Znajdowanie węzłów wyboru programu Revit

W dodatku Dynamo powiększ różowe pola po lewej stronie, aby znaleźć węzły wyboru programu Revit.

Typ badania Rozmieszczenie obiektów wg siatki karo zawiera dwa węzły wyboru: wybór wystąpienia rodziny i wybór pomieszczenia.

Pozostałe różowe pola wskazują inne typy danych wejściowych. Później te dane zostaną ustawione za pomocą okna dialogowego Definiuj badanie.

Wybierz elementy programu Revit

W modelu programu Revit wybierz pomieszczenie (salon 223) i wystąpienie rodziny (Stół — obiadowy okrągły z krzesłami) za pomocą węzłów wyboru w dodatku Dynamo.

1. Wybierz pomieszczenie w następujący sposób:
   1. Kliknij przycisk Select w węźle Select room.

   2. W programie Revit wybierz pomieszczenie dla salonu 223.
   3. W dodatku Dynamo potwierdź, że w węźle wyboru jest wyświetlany identyfikator elementu. To jest identyfikator pomieszczenia.

2. Wybierz wystąpienie tabeli w następujący sposób:
   1. Kliknij przycisk Select w węźle Select family instance.
   2. W programie Revit wybierz wystąpienie elementu Stół — obiadowy okrągły z krzesłami.
   3. W dodatku Dynamo potwierdź, że w węźle wyboru jest wyświetlany identyfikator elementu.

Uruchamianie wykresu w celu zweryfikowania go

1. Jeśli w dodatku Dynamo karta Stan wykresu nie jest wyświetlana w prawym okienku, na pasku menu kliknij opcję Rozszerzenia Pokaż stan wykresu.
2. Na pasku Ustawienia przebiegu w dolnej części okna Dynamo kliknij przycisk Uruchom. (Skrót klawiaturowy to F5). Jeśli w ustawieniach przebiegu wybrano opcję automatyczną, wykres będzie uruchamiany automatycznie.

3. Jeśli na karcie Stan wykresu są wyświetlane jakieś pozycje, przejrzyj je. Klikaj linki problemów, aby przechodzić do tych miejsc na wykresie, w których konieczne są dopasowania.

   Zobacz temat Rozwiązywanie problemów: błędy projektowanie generatywne w dodatku Dynamo.

4. Po rozwiązaniu problemów ponownie uruchom wykres i powtarzaj to aż do rozwiązania wszystkich problemów.
5. Zapisz wykres. Wykres (plik DYN) zostanie zaktualizowany o wprowadzone zmiany.

Tworzenie badania

Po uruchomieniu wykresu w celu zweryfikowania go i zapisaniu go w dodatku Dynamo utwórz to badanie, aby wygenerować wiele wyników.

1. Na pasku menu kliknij kolejno opcje Projektowanie generatywneUtwórz badanie.

   Poczekaj na otwarcie okna dialogowego Utwórz badanie. Może ono zostać wyświetlone w innej części ekranu.

2. W oknie dialogowym Utwórz badanie w polu Wybierz folder wskaż folder, w którym znajduje się bieżący typ badania. Następnie wybierz typ badania.

   Jeśli folder nie jest widoczny na liście Wybierz folder, dodaj go. Wybierz folder z listy rozwijanej Wybierz folder i wybierz typ badania.

3. W oknie dialogowym Definiuj badanie wypełnij pola i kliknij przycisk Generuj.

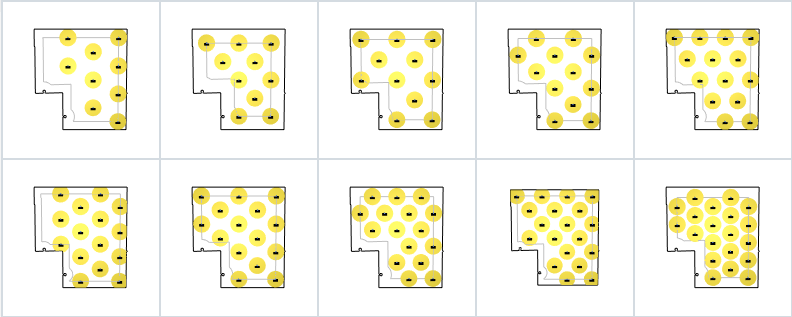

Wyniki są wyświetlane w oknie dialogowym Eksploruj wyniki.

Teraz można wykonać następujące czynności:

• Eksplorować więcej wyników badania. Sprawdzić ich szczegóły.
• Utwórz nowe badanie, używając różnych kryteriów w oknie dialogowym Definiuj badanie.
• Zintegruj wybrany wynik z modelem programu Revit.
