Wykres współrzędnych równoległych umożliwia jednoczesne wyświetlanie wszystkich danych wejściowych i wyjściowych badania dodatku projektowanie generatywne, porównywanie wyników i stosowanie filtrów w celu identyfikowania wyników najlepiej spełniających kryteria.
Wykres ten jest domyślnie wyświetlany w oknie dialogowym Przeglądaj wyniki i można do niego powrócić, klikając opcję
Współrzędne równoległe.

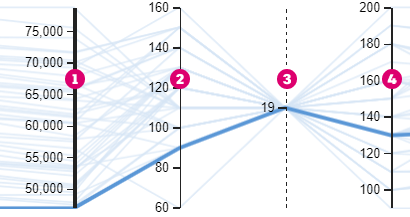

Wykres współrzędnych równoległych może zawierać cztery rodzaje linii pionowych:
Linie pogrubione
|
Linie cienkie
|
Linie kreskowane
|
Linii ciągłych
|
|
Pogrubione linie pionowe reprezentują wyniki badania. Wyniki wskazują odpowiednie wartości wynikowe. Na przykład w badaniu maksymalizacji widoków z okien dane wyjściowe mogą być ocenami widoku na zewnątrz i średnimi kątami względem okien. |
Cienkie linie pionowe reprezentują dane wejściowe badania. Dane wejściowe przedstawiają wartości użyte do wygenerowania wyniku. Na przykład w badaniu maksymalizacji widoków z okien dane wejściowe mogą obejmować pomieszczenie, element, z pozycji którego ma zostać obliczony widok, i elementy przeszkód. |
Kreskowane linie pionowe reprezentują wartości stałe. |
Ciągłe linie pionowe reprezentują wartości zmienne. |
