Podczas tworzenia badania przy użyciu modułu projektowanie generatywne należy rozważyć, jakie dane wejściowe posłużą do generowania projektów alternatywnych (między innymi określić cele, wiązania, zmienne i stałe). Ważne jest zrozumienie danych wyjściowych, które powstają dla każdego wyniku.
W tym temacie
Kryteria projektowe badania zależą od typu badania (tego, jak napisano wykres w dodatku Dynamo) oraz wybranej metody generowania. Więcej informacji o kryteriach projektowych zawiera temat Generative Design Primer: budowa dobrego procesu projektowania generatywnego.
Poniżej omówiono kryteria projektowe na przykładzie badania Modelowanie brył prostopadłościennych.
Dane wejściowe
Dane wejściowe są używane do generowania wyników. Te dane mogą zostać dostarczone lub zdefiniowane przez typ badania (w wykresie dodatku Dynamo).
Dane wejściowe mogą być następujące:
- zmienne.
- stałe,
- inne obsługiwane typy danych wejściowych (ścieżki plików, jednostki itd.).
Zmienna
Wartość zmienna może ulec zmianie podczas generowania wyników.
W przypadku badania Modelowanie brył prostopadłościennych można ustawić następujące zmienne:
- Wysokość prostopadłościanu
- Położenie prostopadłościanu
Podczas definiowania badania należy wskazać, które wartości będą jego zmiennymi.

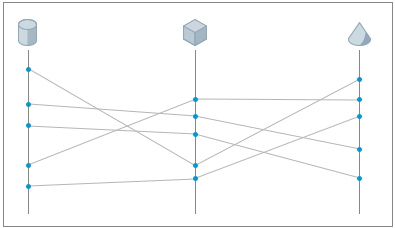

Aby szybko zapoznać się z zakresem wartości zmiennych używanych podczas generowania wyników badania, skorzystaj z wykresu współrzędnych równoległych w oknie dialogowym Przeglądaj wyniki.
Stała
Stała to wartość, która nie ulega zmianie. Stała pozostaje taka sama we wszystkich wynikach.
Te wartości można zaprogramować w ramach wykresu dodatku Dynamo, tak aby nie było można ich zmienić.
Ewentualnie można określić stałą wartość podczas tworzenia badania. Ta sama wartość jest używana dla wszystkich wyników badania.
Cel (tylko w przypadku metody Optymalizuj)
Cel określa przeznaczenie danego projektu.
Cele są używane w metodzie generowania Optymalizuj. Ta metoda ulepsza kolejne generacje alternatyw projektowych w oparciu o wcześniejsze wyniki.
Załóżmy na przykład, że tworzymy badanie Modelowanie brył prostopadłościennych w celu wygenerowania alternatywnych rozkładów trzech sąsiednich budynków (jako prostych brył). Ten typ badania ma następujące cele:
- Maksymalizacja lub minimalizacja powierzchni kondygnacji
- Maksymalizacja lub minimalizacja powierzchni
Te cele nie są wzajemnie zgodne. Często oczekiwana jest maksymalizacja powierzchni do wynajęcia przy minimalnej powierzchni ogólnej (w celu ograniczenia kosztów budowy). Metoda Optymalizuj oblicza rozwiązanie maksymalizujące powierzchnię kondygnacji, dbając jednocześnie o minimalizację powierzchni ogólnej.
Zobacz też Generative Design Primer: definiowanie celów.
Wiązanie (tylko w przypadku metody Optymalizuj)
Wiązanie jest to warunek, który musi zostać spełniony przez alternatywę projektu.
Wiązania powodują ograniczenie możliwych alternatyw projektu do tych, których wartości są w określonych zakresach.
Poniżej przedstawiono przykładowe wiązania w badaniu Modelowanie brył prostopadłościennych:
- Powierzchnia kondygnacji musi wynosić co najmniej 60 000 stóp kwadratowych.
- Maksymalna powierzchnia to 80 000 stóp kwadratowych.
Gdy badanie nie zawiera wiązań, może generować nierealistyczne i niepraktyczne wyniki — na przykład powierzchnię większą niż podana w specyfikacji projektu. Wiązania gwarantują, że generowane w badaniu alternatywy projektu mają sens w danej sytuacji.
Ustawienia generowania
W przypadku używania metody Optymalizuj, Losowo lub W ten sposób możesz zmienić ustawienia generowania. Obejmuje to między innymi rozmiar populacji, liczbę generacji, liczbę rozwiązań i punkt startowy. Dowiedz się więcej na temat ustawień generowania.
Dane wyjściowe
Każdy wynik w procesie projektowania generatywnego zawiera obliczone dane wyjściowe. Te dane wyjściowe odzwierciedlają określone wartości zmierzone dla danego wyniku.
Pojedynczy wynik badania Modelowanie brył prostopadłościennych może na przykład zawierać następujące dane wyjściowe:
- powierzchnia kondygnacji
- powierzchnia
Niektóre z tych danych mogą zostać użyte jako dane wejściowe innego badania, gdzie przy użyciu metody generowania W ten sposób dostosowuje się kryteria projektowe w każdej iteracji.
Wynik
Wynik to alternatywa projektowa utworzona przez projektowanie generatywne w ramach badania. Przejrzyj wyniki w oknie dialogowym Przeglądaj wyniki.
