Na tym wykresie są wyświetlane wyniki badania projektowanie generatywne. Wykres ma jedną oś X i jedną oś Y. Wykres punktowy umożliwia określenie, które dane wejściowe i wyjściowe mają być na nim wyświetlane.
Dostęp do tego wykresu można uzyskać, klikając opcję
Wykres punktowy w oknie dialogowym Przeglądaj wyniki.
Każdy wynik jest punktem na wykresie i każdy z nich można kliknąć, aby wyświetlić więcej informacji na temat danego wyniku w okienku Szczegóły.
Na wykresie punktowym można wyświetlać dane w maksymalnie czterech wymiarach: na osi Y, na osi X, w rozmiarze i w kolorze. Każda opcja w menu rozwijanym reprezentuje dane wejściowe i wyjściowe badania.
Można sprawdzić, które opcje są danymi wejściowymi, a które wyjściowymi, przełączając się na wykres współrzędnych równoległych i sprawdzając linie pionowe: na wykresie współrzędnych równoległych
pogrubione linie pionowe są danymi wyjściowymi, a cienkie linie pionowe są danymi wejściowymi.

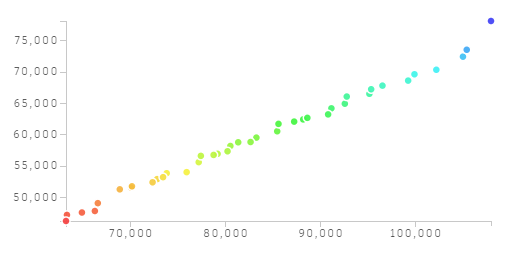

W menu rozwijanym wykresu punktowego wybierz opcje dla osi Y i osi X, aby wyświetlać wyniki na różne sposoby.
Rozmiar i kolor
Wyświetl dodatkowe dane na wykresie, wybierając opcje na listach rozwijanych Rozmiar i Kolor. Domyślnie wszystkie punkty mają ten sam kolor i rozmiar.
Jeśli wybierzesz opcję Rozmiar, punkty na wykresie będą wyświetlane w różnych rozmiarach. Na przykład po wybraniu dla opcji Rozmiar wartości „Wysokość pola 1” rozmiar punktu reprezentuje wysokość pola 1 w wyniku: większy punkt oznacza wyższą wysokość pola, a mniejszy punkt — niższą.
Jeśli wybierzesz opcję w obszarze Kolor, punkty na wykresie będą wyświetlane w różnych kolorach, od czerwonego (wartość niska) do niebieskiego (wartość wysoka). Na przykład po wybraniu dla opcji Kolor pola opcji „Obszar powierzchni” kolor punktu reprezentuje rozmiar obszaru powierzchni w wyniku: od czerwonego (najmniejszego) do niebieskiego (największego).

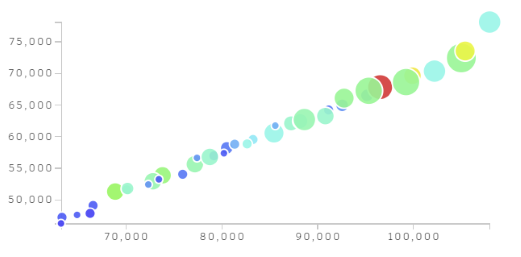

Po wybraniu opcji dla każdej listy rozwijanej dane są wyświetlane na wykresie na cztery sposoby: za pomocą wartości na osi Y i X, w kolorze i w rozmiarze. W poniższym przykładzie oś Y reprezentuje obszar powierzchni, oś X reprezentuje powierzchnię kondygnacji, rozmiar punktu reprezentuje wysokość pola 1, a kolor punktu reprezentuje położenie pola 2 y.
