Definiowanie właściwości przestrzeni na palecie Właściwości.
Aby zmienić właściwości typu, wybierz element i kliknij kolejno kartę Zmień
panel Właściwości
(Właściwości typu). Zmiany właściwości typu mają zastosowanie do wszystkich wystąpień w projekcie.
| Parametr | Opis |
|---|---|
| Wiązania | |
| Poziom | Poziom podstawy, na którym jest umieszczona przestrzeń. Wartość ta jest wartością tylko do odczytu. |
| Górne ograniczenie | Poziom, od którego jest mierzona górna obwiednia przestrzeni. |
| Odsunięcie ograniczenia | Odległość górnej obwiedni przestrzeni od poziomu górnego ograniczenia. Wprowadź liczbę dodatnią, aby umieścić obwiednię ponad poziomem górnego ograniczenia lub liczbę ujemną, aby umieścić obwiednię poniżej tego poziomu. Należy wprowadzić wartość 0 (zero), aby użyć poziomu określonego dla górnego ograniczenia. Wartością domyślną jest 10’ (4000 mm). |
| Odsunięcie podstawy | Odległość dolnej obwiedni przestrzeni od poziomu podstawy (zdefiniowanego przez parametr Poziom). Należy wprowadzić liczbę dodatnią, aby umieścić obwiednię ponad poziomem podstawy lub liczbę ujemną, aby umieścić obwiednię poniżej tego poziomu. Aby użyć poziomu podstawy, należy wprowadzić wartość 0 (zero). Wartość domyślna wynosi 0. |
| Elektryczne — oświetlenie | |
| Średnie oszacowane natężenie oświetlenia | Oświetlenie przestrzeni. |
| Współczynnik przestrzeni nad pomieszczeniem | Ten parametr jest automatycznie obliczany na podstawie wymiarów pomieszczenia na potrzeby obliczeń oświetlenia. Zobacz temat Obliczenia oświetlenia. |
| Płaszczyzna robocza obliczeń oświetlenia | Poziom używany jako podstawa obliczania oświetlenia. |
| Płaszczyzna oprawy oświetleniowej do obliczeń oświetlenia | |
| Współczynnik odbicia sufitu | Właściwość odbicia uzależniona od koloru i powierzchni sufitu. |
| Współczynnik odbicia ściany | Właściwość odbicia uzależniona od koloru i powierzchni ścian. |
| Współczynnik odbicia podłogi | Właściwość odbicia uzależniona od koloru i powierzchni podłogi. |
| Elektryczne — obciążenia | |
| Projektowane obciążenie HVAC na powierzchnię | Całkowite obciążenie HVAC przestrzeni. Wartość ta może być określona, obliczona przez funkcję Analiza systemów lub odczytana z pliku gbXML. |
| Rzeczywiste obciążenie HVAC | Całkowite obciążenie ogrzewania przestrzeni obliczone przez analizę systemów. |
| Rzeczywiste obciążenie oświetlenia | |
| Projektowane pozostałe obciążenia powierzchniowe | Całkowite inne obciążenie przestrzeni. Wartość ta może być określona, obliczona przez funkcję Analiza systemów lub odczytana z pliku gbXML. |
| Rzeczywiste inne obciążenie | Całkowite inne obciążenie przestrzeni obliczone przez analizę systemów. |
| Rzeczywiste obciążenie gniazd | |
| Mechanika — przepływ powietrza | |
| Określony przepływ powietrza nawiewanego | Przepływ powietrza nawiewanego do przestrzeni. Wartość ta może być określona, obliczona przez funkcję Analiza systemów lub odczytana z pliku gbXML. |
| Obliczony przepływ powietrza nawiewanego | Całkowity przepływ powietrza wymagany, aby ogrzewać i chłodzić przestrzeń. Wartość ta może być obliczona przez program Sytsems Analysis lub odczytana z pliku gbXML. |
| Rzeczywisty przepływ powietrza nawiewanego | Całkowity przepływ powietrza nawiewanego w przestrzeni. Wartość ta jest sumą przepływu powietrza wszystkich urządzeń nawiewnych powietrza nawiewanego w przestrzeni. |
| Przepływ powietrza recyrkulacyjnego | Określa sposób obliczania przepływu powietrza recyrkulacyjnego przestrzeni. Do wyboru są następujące wartości:
|
| Określony przepływ powietrza recyrkulacyjnego | Całkowity przepływ powietrza recyrkulacyjnego z przestrzeni. Wartość tę można określić pod warunkiem, że jako parametr Przepływ powietrza recyrkulacyjnego została wybrana opcja Określony. W przeciwnym razie ten parametr jest niedostępny, a jego wartość jest określana zgodnie z wybraną wartością parametru Przepływ powietrza recyrkulacyjnego (patrz powyżej). |
| Rzeczywisty przepływ powietrza recyrkulacyjnego | Całkowity przepływ powietrza recyrkulacyjnego w przestrzeni. Wartość ta jest sumą przepływu powietrza wszystkich urządzeń nawiewnych powietrza recyrkulacyjnego w przestrzeni. |
| Określony przepływ powietrza usuwanego | Całkowity przepływ powietrza usuwanego w przestrzeni. Tę wartość należy określić. |
| Rzeczywisty przepływ powietrza usuwanego | Całkowity przepływ powietrza usuwanego w przestrzeni. Wartość ta jest sumą przepływu powietrza wszystkich urządzeń nawiewnych powietrza usuwanego w przestrzeni. |
| Przepływ powietrza zewnętrznego | Przepływ powietrza zewnętrznego wymagany dla przestrzeni. Wartość ta jest wartością tylko do odczytu. Zobacz temat Informacje o powietrzu zewnętrznym dla stref. |
| Wymiary | |
| Powierzchnia | Powierzchnia netto obliczona na podstawie elementów obwiedni pomieszczenia. Wartość tylko do odczytu. |
| Obwód | Obwód pomieszczenia. Wartość ta jest wartością tylko do odczytu. |
| Wysokość nieograniczona | Najwyższa możliwa wysokość pomieszczenia określona w oparciu o parametry wysokości pomieszczenia: Poziom, Górne ograniczenie, Odsunięcie ograniczenia i Odsunięcie podstawy. Wartość ta jest wartością tylko do odczytu. (Rzeczywista wysokość pomieszczenia może zostać zmieniona przez elementy ograniczające pomieszczenie, takie jak ingerujące stropy i dachy. |
| Objętość | Kubatura pomieszczenia, jeśli obliczanie kubatury jest włączone. Wartość ta jest wartością tylko do odczytu. |
| Wysokość obliczania | |
| Dane identyfikacyjne | |
| Liczba | Przypisany numer przestrzeni. Ta wartość przestrzeni musi być unikatowa w projekcie. Jeśli liczba jest już używana, w programie Revit pojawia się ostrzeżenie, ale mimo to można jej użyć. |
| Nazwa | Nazwa przestrzeni, jak toaleta lub kuchnia. |
| Numer pomieszczenia | Przypisany numer pomieszczenia. Wartość ta musi być unikatowa dla każdego pomieszczenia w projekcie. Jeśli liczba jest już używana, w programie Revit pojawia się ostrzeżenie, ale mimo to można jej użyć. |
| Nazwa pomieszczenia | Nazwa pomieszczenia, na przykład Pokój konferencyjny lub Kuchnia. |
| Obraz | |
| Komentarze | Podane przez użytkownika informacje dotyczące przestrzeni. |
| Użytkownik | Nazwisko osoby lub nazwa grupy albo organizacji, która będzie używać przestrzeni. |
| Etapy | |
| Etap | Etap projektu, do którego należy przestrzeń. Wartość tylko do odczytu oparta na właściwościach widoku. |
| Analiza energetyczna | |
| Strefa | Nazwa strefy przypisanej do przestrzeni. |
| Przestrzeń nadsufitowa | Określa, czy przestrzeń jest przestrzenią nadsufitową. Jeśli to pole wyboru jest zaznaczone, przestrzeń jest uznawana za przestrzeń nadsufitową. Ten parametr jest używany podczas analizy obciążeń. |
| Użytkowana | Wskazuje, czy przestrzeń jest użytkowana czy nie. Jeśli to pole wyboru jest zaznaczone, przestrzeń jest uznawana za użytkowaną. Zaznaczenie tego pola wyboru należy usunąć w przypadku szybów, toalet i innych przestrzeni, które zazwyczaj są traktowane jako niezajęte. Ten parametr jest używany podczas analizy obciążeń. |
| Typ klimatyzacji |
Określa, w jaki sposób obliczane są obciążenia grzewcze i chłodnicze. Gdy jest wybrana wartość Bez klimatyzacji, obciążenia nie są obliczane. Gdy jest ustawiona wartość Ogrzewanie, zostaną obliczone tylko obciążenia ogrzewania; po ustawieniu wartości Chłodzenie, zostaną obliczone tylko obciążenia chłodzenia. Wszystkie inne ustawienia wpływają na obliczenia obciążenia. Do wyboru są następujące typy:
Wartość tego parametru jest eksportowana jako atrybut conditionType. Uwaga: W skład jednej strefy nie mogą wchodzić przestrzenie z klimatyzacją i bez. Zobacz temat Informacje o przestrzeniach bez klimatyzacji.
|
| Typ przestrzeni | Typ przestrzeni można wybrać w oknie dialogowym Ustawienia typu przestrzeni. Ponadto można modyfikować ustawienia parametrów wybranego typu przestrzeni. Wartość tego parametru jest eksportowana jako atrybut spaceType. |
| Typ budowy | Określa typ konstrukcji (dachy, ściany, stropy itp.) przestrzeni. Okno dialogowe Typ konstrukcji można otworzyć, aby wybrać typ konstrukcji lub zdefiniować niestandardowe konstrukcje przestrzeni. |
| Ludzie | Otwiera okno dialogowe Obciążenia ludźmi, w którym można określić, w jaki sposób obliczane są obciążenia ludźmi dla przestrzeni. |
| Obciążenia elektryczne | Otwiera okno dialogowe Obciążenia elektryczne, w którym można określić, w jaki sposób są obliczane obciążenia elektryczne dla przestrzeni. |
| Informacje o powietrzu zewnętrznym | Jeśli wybrano przestrzeń, ta właściwość wskazuje, czy informacje o powietrzu zewnętrznym pochodzą z typu przestrzeni lub ze strefy. Jeśli wybrano strefę, ta właściwość określa, czy informacje o powietrzu zewnętrznym pochodzą z typu przestrzeni lub ze strefy. Aby zmienić to ustawienie, wybierz strefę i kliknij przycisk Edytuj, aby otworzyć okno dialogowe Informacje o powietrzu zewnętrznym. |
| Ilość powietrza zewnętrznego na osobę | Jeśli wybrano przestrzeń, ta właściwość wyświetla ilość powietrza zewnętrznego wymaganą dla każdej osoby (w pomieszczeniu) dla wszystkich pomieszczeń w strefie. Ta wartość jest określona dla każdej strefy. |
| Ilość powietrza zewnętrznego na powierzchnię | Jeśli wybrano przestrzeń, ta właściwość wyświetla ilość powietrza zewnętrznego na powierzchnię zajętą we wszystkich pomieszczeniach w strefie. Ta wartość jest określona dla każdej strefy. |
| Wymiana powietrza na godzinę | Jeśli wybrano przestrzeń, ta właściwość wyświetla, ile razy w ciągu godziny wymieniona jest cała objętość powietrza ze wszystkich zajętych pomieszczeń. Wartość jest określona dla każdej strefy. |

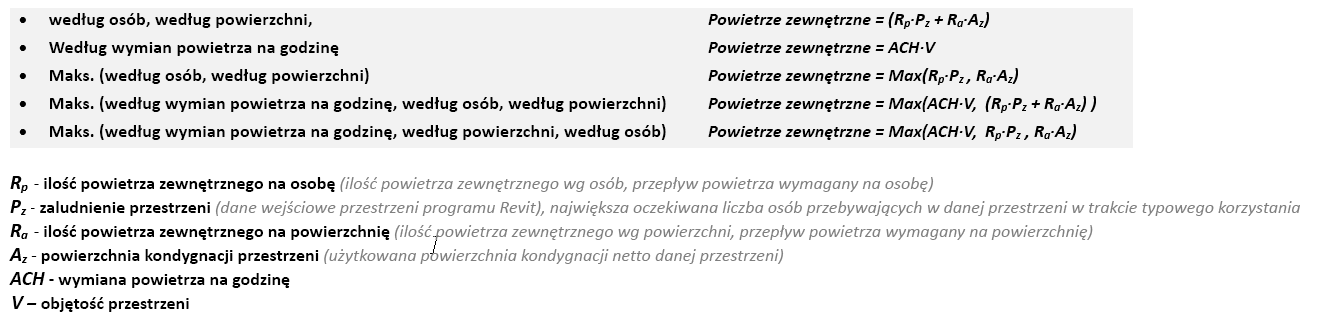

| Metoda powietrza zewnętrznego | Jeśli wybrano przestrzeń, ta właściwość wyświetla metodę obliczania zapotrzebowania na powietrze zewnętrzne w przestrzeni. Okno dialogowe Ustawienia typu budynku/przestrzeni umożliwia wybranie jednej z poniższych metod obliczania:
|
| Obliczone obciążenie ogrzewania | Całkowite obciążenie ogrzewania przestrzeni. Wartość ta może być obliczona przez funkcję Analiza systemów lub odczytana z pliku gbXML. Dopóki projekt nie otrzyma wyników analizy obciążenia, jest wyświetlany komunikat „Nieobliczony”. |
| Obciążenie ogrzewania w projekcie | Całkowite obciążenie ogrzewania przestrzeni. Wartość ta może być określona, obliczona przez funkcję Analiza systemów lub odczytana z pliku gbXML. |
| Obliczone obciążenie chłodzenia | Całkowite obciążenie chłodzenia przestrzeni. Wartość ta może być obliczona przez funkcję Analiza systemów lub odczytana z pliku gbXML. Dopóki projekt nie otrzyma wyników analizy obciążenia, jest wyświetlany komunikat „Nieobliczony”. |
| Obciążenie chłodzenia w projekcie | Całkowite obciążenie chłodzenia przestrzeni. Wartość ta może być określona, obliczona przez funkcję Analiza systemów lub odczytana z pliku gbXML. |
