Właściwości wystąpienia rur można wyświetlać i modyfikować.
| Parametr | Opis |
|---|---|
| Mechaniczne | |
| Klasyfikacja systemu |
Definiuje system dla złączy, które są umieszczone na urządzeniu. Na przykład wyposażenie rur może mieć klasyfikację: Dostarczanie wody, Zwrot wody, Sanitarny, Odpowietrzanie, Domowa woda gorąca, Domowa woda zimna itp. Klasyfikacja ta jest wstępnie zdefiniowana w programie Revit. |
| Typ systemu |
Określa typy systemu MEP. Można powielić istniejący typ systemu, aby utworzyć dodatkowe typy w zależności od wymagań modelu. Jeśli na przykład wystąpi konieczność użycia typu systemu wysokiego ciśnienia powietrza nawiewanego, należy powielić typ nawiewowego systemu wentylacyjnego, zmienić jego nazwę, a następnie zmienić właściwości stosownie do potrzeb. |
| Nazwa systemu | Nazwa jednoznacznie identyfikuje system. Może ona być definiowana przez użytkownika lub generowana automatycznie. |
| Skrót nazwy systemu | Skrót nazwy systemu zdefiniowany przez użytkownika. |
| Metoda strat | Określa metodę strat dla wybranego złącza. |
| Ustawienia metody strat | Określa ustawienia metody strat używanej podczas obliczania spadku ciśnienia na złączce rury. |
| Segment rury | Określa zawartość przekroju rury. |
| Średnica | Określa średnicę nominalną przekroju rury. |
| Opis segmentu | Zdefiniowany przez użytkownika opis segmentu rury. |
| Typ połączenia | Określa typ połączenia złączki rury lub sekcji, np. Spawane, Gwintowane, Na zakładkę, Klejone, Lutowane miękko lub Kołnierzowe. |
| Materiał | Określa materiał przekroju rury. |
| Zestawienie/typ | Wyświetla zestawienie lub typ dla wybranej rury. |
| Chropowatość | Określa chropowatość przekroju rury. |
| Powierzchnia | Określa obszar powierzchni rur, kanałów, rur kablowych i drabinek kablowych. |
| Mechanika — przepływ | |
| Ścieżka krytyczna | Określa, czy wybrana rura znajduje się na ścieżce krytycznej sieci. W programie Revit jest obliczany spadek ciśnienia dla każdej ścieżki, a ścieżka z największym spadkiem ciśnienia jest określana jako krytyczna. W celu wyświetlenia ścieżki krytycznej można skonfigurować filtr widoku lub schemat wypełnienia kolorem systemu. Zobacz temat Informacje o sterowaniu widocznością i wyświetlaniem grafiki elementów z użyciem filtrów. |
| Przekrój | Określa przebieg segmentów i złączek o identycznych wartościach prędkości, np. tym samym przepływie, rozmiarze i kształcie. |
| Dodatkowy przepływ | Określa dodatkowy przepływ w wybranej rurze. |
| Przepływ | Wyświetla współczynnik przepływu w rurze lub łączniku rury. |

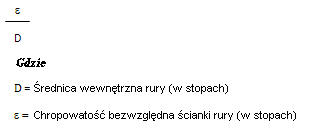

| Względna chropowatość | Ta wartość jest obliczana przy użyciu poniższego równania:
 |
| Liczba Reynoldsa | Ta wartość jest obliczana przy użyciu poniższego równania:
 |
| Rodzaj przepływu | Rodzaj przepływu jest określany przez wartość liczby Reynoldsa. Liczba Reynoldsa mniejsza niż 2000 wskazuje na przepływ laminarny. Liczba Reynoldsa większa niż 4000 wskazuje na przepływ turbulentny. Liczby z zakresu od 2000 do 4000 wskazują, że przepływ jest nieprzewidywalny i obliczenia utraty nie są wykonywane. Istnieją dwa typy przepływu turbulentnego: przejściowy i burzliwy. |
| Prędkość | Ta wartość jest obliczana przy użyciu poniższego równania:
 |
| Ciśnienie prędkości |
Wyświetla różnicę między ciśnieniem całkowitym i ciśnieniem statycznym dla wybranego kanału. |
| Współczynnik tarcia | Współczynnik tarcia w równaniu Darcy'ego-Weisbacha jest obliczany na podstawie stanu przepływu.
 Przepływ laminarny  Przepływ turbulentny |
| Tarcie | Strata ciśnienia dla określonej jednostki długości rury. |
| Spadek ciśnienia | Wyświetla spadek ciśnienia w wybranej rurze, złączce lub złączu. Aby wyświetlić spadek ciśnienia dla każdej ścieżki przechodzącej przez złączkę, sprawdź raport straty ciśnienia. |
