Szkicowanie obciążenia liniowego wzdłuż płaszczyzny roboczej

Obciążenie liniowe można szkicować wzdłuż nachylonych lub prostopadłych elementów konstrukcyjnych.

1. Kliknij kolejno kartę Konstrukcjapanel Płaszczyzna robocza (Płaszczyzna odniesienia).

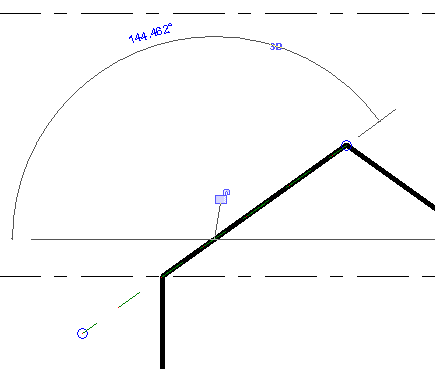

2. Narysuj płaszczyznę odniesienia, tak jak pokazano na rysunku.

3. Kliknij kartę Konstrukcjapanel Płaszczyzna robocza (Ustaw).
4. W oknie dialogowym Płaszczyzna robocza wybierz opcję Wskaż płaszczyznę.
5. W obszarze rysunku wybierz płaszczyznę odniesienia. Płaszczyzna robocza zostaje dostosowana do kąta nachylenia ramy.

6. Kliknij kartę Analizapanel Model analityczny (Obciążenia).
7. Kliknij kolejno kartę Zmień | Umieść obciążeniapanel Obciążenia (Obciążenie liniowe).
8. Na palecie Właściwości wybierz wartość parametru Przypadek obciążenia.
9. Dla opcji Zorientuj wybierz opcję Płaszczyzna robocza.

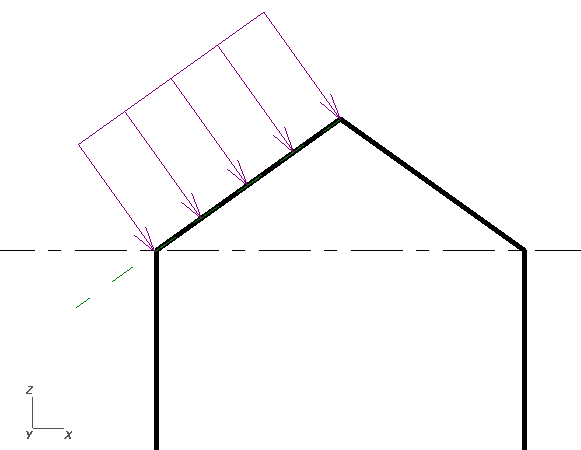

10. Narysuj obciążenie liniowe w następujący sposób:
    • Wybierz punkt końcowy elementu znajdującego się w podstawie nachylenia.
    • Wybierz punkt końcowy elementu znajdującego się na szycie nachylenia.

11. Kliknij kartę Konstrukcjapanel Płaszczyzna robocza (Ustaw).
12. W oknie dialogowym Płaszczyzna robocza wybierz opcję Wskaż płaszczyznę.

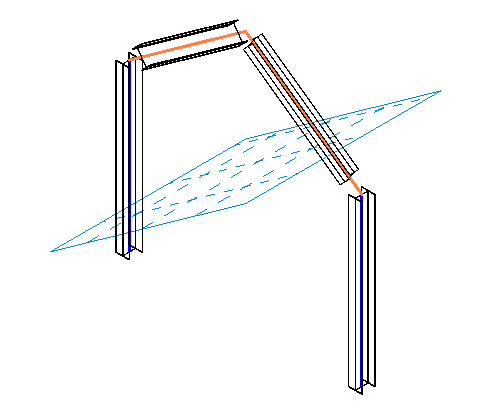

13. Wybierz nową płaszczyznę odniesienia.
14. Kliknij kartę Analizapanel Model analityczny (Obciążenia).
15. Kliknij kolejno kartę Zmień | Umieść obciążeniapanel Obciążenia (Przenoszone obciążenie liniowe).
16. Na palecie Właściwości wprowadź wartość parametru Przypadek obciążenia.
17. W odniesieniu do parametru Zorientuj na wybierz wartość Nadrzędny lokalny układ współrzędnych.
18. Wybierz element pionowy.

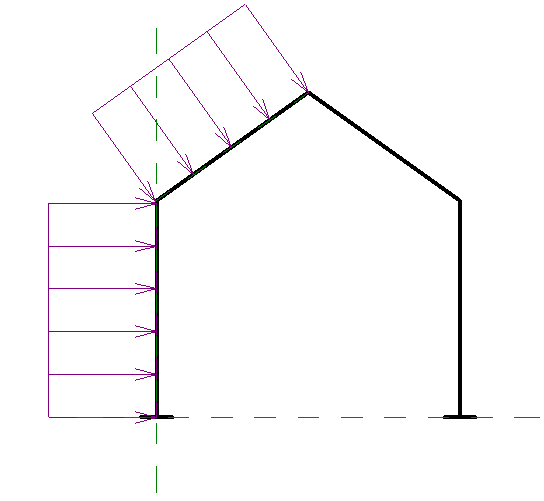

    Obciążenie liniowe zostaje dodane prostopadle do pionowego elementu w dodatniej części osi x i utworzone za pomocą płaszczyzny roboczej obiektu nadrzędnego.
