Można zastosować do modelu analitycznego obciążenia konstrukcyjne, aby ocenić możliwość odkształceń i naprężeń w projekcie.
Istnieje możliwość zastosowania do modelu analitycznego obciążeń punktowych, liniowych i powierzchniowych.
Wczytywanie obiektu nadrzędnego
- Obciążenia zawsze mają element nadrzędny.
- Obiekt nadrzędny umożliwia utworzenie odniesienia do niego.
- Zmiany w położeniu obiektu nadrzędnego spowodują aktualizację położenia obciążenia.
- W razie usunięcia obiektu nadrzędnego obciążenie również zostanie usunięte.
- Obciążenie może być przypisane tylko do jednego obiektu nadrzędnego.
- Obciążenia można umieszczać poza obiektem nadrzędnym.
- Obciążenie pozostanie obiektem podrzędnym, a jego zachowanie nie zmieni się w stosunku do obiektu nadrzędnego.
- Zostanie wyświetlone ostrzeżenie dla tego elementu. Ostrzeżenie zniknie po rozstrzygnięciu tej sytuacji.
- Obciążenie może być związane z końcem/narożnikiem/całą długością/całą powierzchnią obiektu nadrzędnego lub może mieć zdefiniowane przez użytkownika położenie względem obiektu nadrzędnego. Stan wiązania jest oznaczony przez parametr Jest ograniczony na obiekcie nadrzędnym we właściwościach danego obciążenia. Pole tego parametru jest domyślnie zaznaczone dla obciążeń uwypuklonych za pomocą narzędzi W punkcie końcowym lub Na obiekcie nadrzędnym. W przypadku obciążeń utworzonych za pomocą narzędzi Wskaż położenie, Definiuj ścieżkę i Definiuj obwiednię pole tego parametru nie jest zaznaczone.
- Aby usunąć wiązanie z obciążenia, można usunąć zaznaczenie pola wyboru obok opcji Jest ograniczony na obiekcie nadrzędnym. Gdy to zrobisz, obciążenie będzie zachowywać się tak samo jak obciążenie utworzone za pomocą narzędzi Wskaż położenie, Definiuj ścieżkę i Definiuj obwiednię. Ten proces jest nieodwracalny. Po usunięciu wiązania z obciążenia nie można ponownie związać go z obiektem nadrzędnym: parametr Jest ograniczony na obiekcie nadrzędnym zostanie wyszarzony.
Orientacja obciążenia

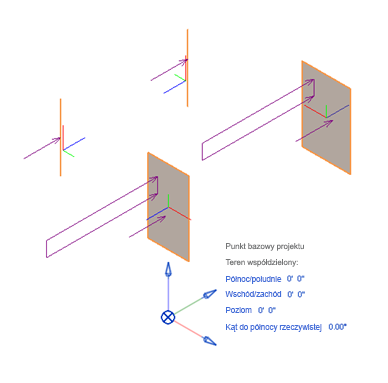

Orientacja obciążeń jest wyrównana do punktu bazowego projektu i jego ustawień orientacji.
Orientacja osi Y dla sił jest wyrównana z orientacją północ/południe, oś X jest wyrównana z kierunkiem wschód/zachód, a oś Z jest wyrównana z rzędną.
Obrócenie północy projektu spowoduje zmianę orientacji elementów analitycznych i orientacji obciążeń. W przypadku zmiany orientacji elementów analitycznych położenie obciążeń nie zostanie zaktualizowane.
