Umieść obciążenie powierzchniowe przypisane do paneli analitycznych.
Umieszczanie obciążenia powierzchniowego na obiekcie nadrzędnym
- Na karcie Analiza
w panelu Model analityczny konstrukcji kliknij opcję
(Obciążenia).
- Na wstążce kontekstowej Zmień | <obciążenie> w panelu Obciążenia wybierz opcję (Obciążenie powierzchniowe) i w panelu Obciążenia punktowe wybierz opcję
(Na obiekcie nadrzędnym).
- Wybierz panel analityczny, aby umieścić obciążenie.
- Obciążenie zostanie umieszczone na całej powierzchni panelu.
Uwaga: Pole obok parametru Jest ograniczony na obiekcie nadrzędnym na palecie Właściwości obciążenia punktowego jest automatycznie zaznaczone. Obciążenie jest związane z odniesieniem wybranego elementu. Można usunąć wiązanie tego obciążenia, usuwając zaznaczenie tego pola wyboru.
Jeśli na nadrzędnym panelu analitycznym zostanie utworzony otwór analityczny, w obciążeniu powierzchniowym zostanie automatycznie utworzone wycięcie. Podobnie jak w przypadku panelu nadrzędnego, obciążenie powierzchniowe również będzie aktualizowane na podstawie zmian geometrycznych otworu analitycznego.
Umieszczanie obciążenia powierzchniowego przez zdefiniowanie obwiedni
- Na karcie Analiza w panelu Model analityczny konstrukcji kliknij opcję (Obciążenia).
- Na wstążce kontekstowej Zmień | <obciążenie> w panelu Obciążenia wybierz opcję (Obciążenie powierzchniowe) i w panelu Obciążenia punktowe wybierz opcję
(Definiuj obwiednię).
- Wybierz obiekt nadrzędny. Tylko elementy podporowe zostaną wyróżnione. Etykieta narzędzi wskazuje obsługiwany typ elementu
- Narysuj warstwicę obciążenia powierzchniowego.
- Kliknij przycisk (Zakończ), aby zapisać zmiany i zakończyć tryb szkicu.
- Obciążenie zostanie umieszczone dla zdefiniowanej powierzchni.

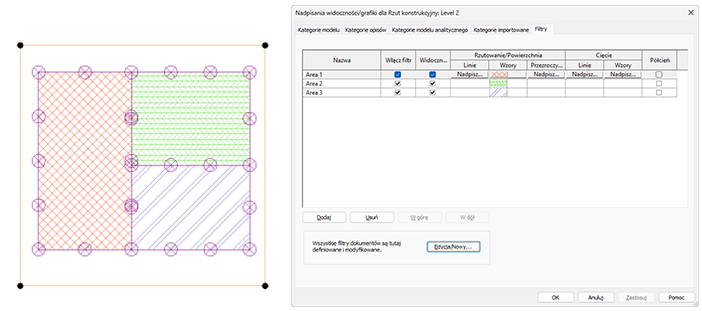

Reprezentacja powierzchni obciążeń powierzchniowych
Można dostosować ustawienia widoczności/grafiki powierzchni obciążenia powierzchniowego.
Użyj filtrów, aby zidentyfikować każdą obwiednię obciążenia powierzchniowego w widoku rzutu na podstawie parametrów obciążeń.
