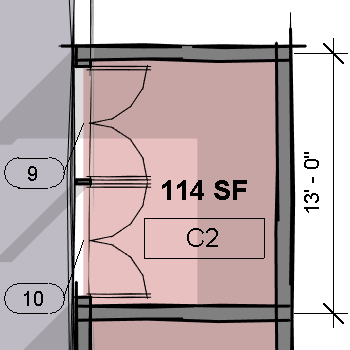

Po zastosowaniu linii szkicu w widoku opisy (takie jak wymiary i tekst) nie są wyświetlane jako rysowane odręcznie.
Problem: linie szkicu są stosowane do elementów modelu w widoku. Nie mają one zastosowania do elementów opisu, takich jak wymiary, linie siatki, poziomy, tekst, znaczniki przekroju, oznaczenia rzędnych i pomieszczeń.
Rozwiązanie: w programie Revit nie ma możliwości określenia wymiarów, poziomów, linii podziału i innych elementów opisu jako rysowanych odręcznie.
Aby użyć niestandardowej czcionki do opisu tekstu, można utworzyć lub zmodyfikować odpowiedni typ rodziny.
Przykłady
- W wypadku wymiarów należy powielić typ wymiaru i zmienić jego czcionkę.
- W wypadku notatek tekstowych należy powielić istniejący typ tekstu i zmienić jego czcionkę.
- W wypadku oznaczeń pomieszczeń należy powielić istniejący typ etykiety, zmienić jego czcionkę, a następnie zastosować nowy typ do etykiet w rodzinie oznaczeń pomieszczeń.
