Mapa de orientação

É possível utilizar um arquivo de bitmap ou mapa procedural para controlar o componente de material de Orientação. A opção Orientação controla a posição do realce anisotrópico. Usar um mapa de orientação altera a posição do realce.

Clique no ícone do Editor de material na barra de ferramentas Principal ou pressione M. Clique e mantenha pressionado o ícone para exibir o menu desdobrável.

• Editor de material > Material padrão > implementação de Mapas > botão Orientação (aparece somente para o sombreador Anisotrópico ou Múltiplas camadas)
• Editor de material > Raytrace Material > implementação de Mapas > botão Orientação
• Editor de material > Material de arquitetura e projeto > implementação de Mapas gerais > Grupo Mapas de propriedades de superfície > Botão Ângulo de anisotropia
• Editor de material > Outros materiais que tenham um componente de Orientação de anisotropia

Valores em preto e branco no mapa têm pouco efeito, mas mapas com alta porcentagem de valores em tons de cinza, como Ruído ou Enfraquecimento, podem ser muito eficazes. Você também pode obter resultados eficazes usando o mesmo mapa para valores de Orientação e Saliência.

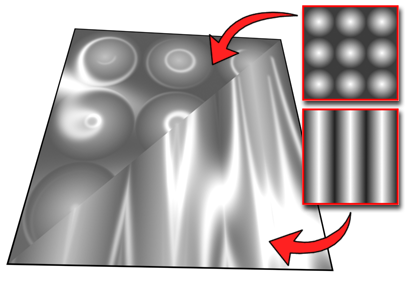

Uso da orientação de anisotropia

Nota: Em um material Padrão, o parâmetro Orientação está disponível com os sombreadores Anisotrópico e Vários níveis. Em um Raytrace Material, ele está disponível somente com o sombreador Anisotrópico.

Reduzir o valor de Quantidade do mapa de Orientação na implementação Mapas reduz o efeito do mapa, aumentando o efeito do valor de Orientação na implementação dos Parâmetros básicos. Quando o valor for igual a 0 por cento, o mapa não é usado.

O efeito de um mapa de Orientação, como a Anisotropia, não é muito visível a não ser que o Nível especular seja bem alto e o Brilho seja bem baixo.

Dica: O uso do mesmo mapa para controlar a anisotropia e a orientação pode fornecer um bom controle sobre os realces anisotrópicos. Na implementação de Mapas para um material Raytrace ou Padrão, você pode arrastar e soltar o botão do mapa. No Editor de material slate, pode conectar um único nó de mapa aos dois componentes.

Procedimentos

Para usar um mapa de orientação:

1. Clique no botão Mapa para Orientação.

   O 3ds Max abre o Navegador de materiais/mapas.

2. Selecione na lista de tipos de mapas e clique em OK.

   (Se você escolher Bitmap como tipo de mapa, o 3ds Max abrirá uma caixa de diálogo de arquivo que permite selecionar o arquivo de imagem.)

3. Use os controles de mapa para configurar o mapa.

Como alternativa, use o Editor de material slate para conectar um nó de mapa ao componente de Orientação (ou Ângulo de anisotropia).
