Utilize esta caixa de diálogo para especificar as configurações para utilizar ao criar um alinhamento com melhor ajuste através de uma série de objetos.
Especifica o tipo de objetos de origem (Blocos do AutoCAD, Entidades do AutoCAD, Pontos do AutoCAD, Pontos COGO, ou Linha do recurso) a partir dos quais será criado o melhor ajuste de alinhamento.
Abre a caixa de diálogo Opções de erradicação, que permite especificar as opções para adicionar ou remover vértices quando usar linhas do recurso ou entidades do AutoCAD, como dados de entrada.
Especifica que o alinhamento é criado por meio de um caminho único de pontos de regressão.
Use esta opção para criar um alinhamento a partir dados de amostra da linha de centro.
Especifica que o alinhamento é criado entre dois caminhos de pontos de regressão.
Utilize esta opção para criar um alinhamento de linha de centro entre dados de amostra tanto para as bordas do pavimento de uma estrada, quanto à esquerda e direita dos trilhos.
Estas opções afetam a maneira na qual o algoritmo de melhor ajuste é aplicado para os dados de entrada.
Especifica o maior raio aceitável de curvas que são criadas a partir dos dados de entrada.
Especifica que espirais são criadas entre o alinhamento de tangentes e curvas. As espirais em um lado de uma curva são simétricas, a não ser que a opção combinar tangentes esteja selecionada.
Especifica o Alvo R/Relação A para espirais que são criadas.
Especifica que a solução seguirá as tangentes o máximo possível. Se não houver nenhuma solução disponível, então as tangentes são movidas para os círculos até que uma solução de espiral seja encontrada entre a tangente e a curva.
Especifica o Mínimo de R/Relação A para espirais que são criadas. Este valor controla o comprimento das espirais:
Especifica o nome do alinhamento. Cada alinhamento deve ter um nome único.
Especifica um terreno para o alinhamento. Selecionar um terreno da lista Terreno, ou inserir um novo nome para o terreno.
Exibe o estilo atual. Clique na seta para selecionar outro estilo de alinhamento.
Exibe o conjunto de legenda padrão de alinhamento. Clique na seta para selecionar outro conjunto de estilo de alinhamento.
Exibe a camada na qual o objeto de alinhamento é criado. Clique na seta para selecionar outra camada.
Especifica o tipo de espiral a ser usado no alinhamento com melhor ajuste. Para obter mais informações, consulte Sobre as definições de espiral.
Abre a vista Relatório de Melhor ajuste de alinhamento, que exibe os resultados de melhor ajuste de regressão, incluindo as coordenadas de cada ponto de regressão.

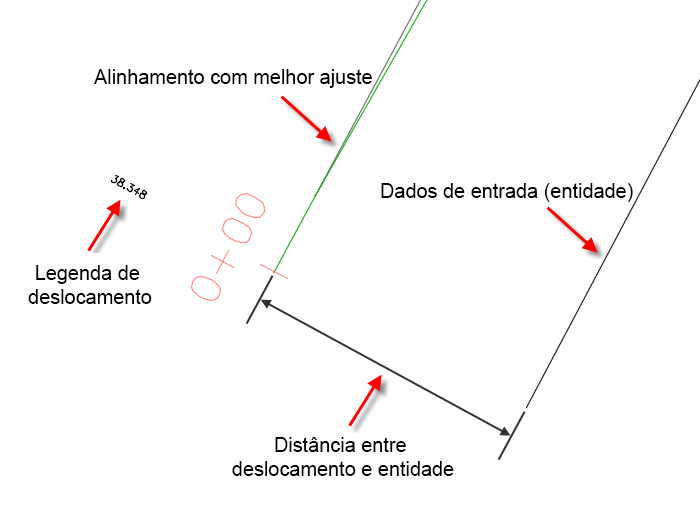

Cria no desenho legendas que mostram as informações de Deslocamento para a entidade exibidas na vista de relatório de alinhamento com melhor ajuste.
As legendas mostram a distância de deslocamento horizontal positivo ou negativo do alinhamento com melhor ajuste até os dados de entrada (entidades). Um valor positivo indica que os dados de entrada estão à direita do alinhamento com melhor ajuste (começando na estaca 0+00) e um valor negativo indica que os dados de entrada estão à esquerda do alinhamento com melhor ajuste.
