Para extrair as linhas de recurso de um corredor

Você pode extrair as linhas de recurso de um corredor para utilizar como base para criar nivelamentos ou em outros projetos. Usando o comando Linhas de recurso do corredor, você pode extrair todas as linhas de recurso de uma só vez, pode selecioná-las individualmente ou pode selecionar um subconjunto dentro de uma região do corredor ou de um polígono.

  1. Clique na guia Iníciopainel Criar projetomenu suspenso Linha de recursoLinhas de recurso do corredor Pesquisa.

    O seguinte prompt será exibido:

    Selecione as linhas de recursos do corredor ou [Todas por regiões dentro de um polígono]:
  2. Execute um dos procedimentos a seguir:

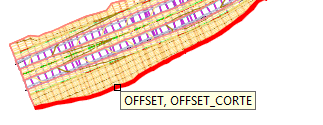

    • Selecione as linhas de recurso do do corredor: quando você move o cursor sobre o corredor, as linhas de recurso são realçadas e o nome da linha de recurso será exibido em uma dica de ferramenta.

      Se mais de uma linha de recurso já existir na mesma localização, ambas são selecionadas. Após você completar o conjunto de seleção, pressione Enter.
    • Insira A para selecionar todas as linhas de recurso do corredor. Se necessário, é possível filtrar algumas linhas de recurso quando a caixa de diálogo for exibida.

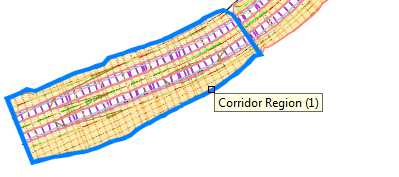

    • Insira R para selecionar uma ou mais regiões do corredor. Quando você mover o cursor sobre uma região do corredor, a região será realçada e o nome será exibido em uma dica de ferramenta.

      Após você completar o conjunto de seleção, pressione Enter.

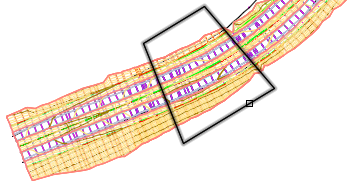

    • Insira P para selecionar as linhas de recurso do corredor dentro de um polígono.

      Após você completar o conjunto de seleção, pressione Enter.

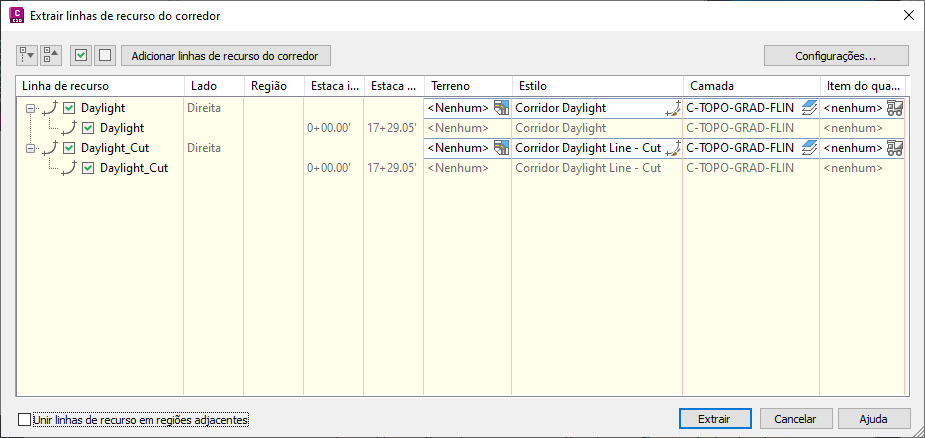

    A caixa de diálogo Extrair as linhas de recurso do corredor é exibida.

  3. Utilize as opções na caixa de diálogo Extrair as linhas de recurso do corredor para especificar as configurações e para efetuar o ajuste fino da seleção de linhas de recurso.
    • Seleção de linha de recurso: selecione ou desmarque as caixas de seleção para alternar a seleção de linhas de recurso que serão extraídas. Você também pode clicar em Adicionar linhas de recurso do corredor para retornar para o prompt da linha de comando para selecionar mais linhas de recurso.
    • Configurações da linha de recurso: clique em Configurações para abrir a caixa de diálogo Configurações da linha de recurso do corredor, onde é possível especificar se a linha de recurso permanecerá dinâmica para o corredor, se as linhas de recurso serão suavizadas e e como nomear as linhas de recurso. Também é possível especificar um estilo de conjunto de códigos exclusivo para as linhas de recurso extraídas. O estilo do conjunto de códigos controla os estilos padrão e itens de custo para as linhas de recurso extraídas.
      Dica: O template de nome da linha de recurso pode agora incluir propriedades relativas ao corredor como o Código da linha de recurso do corredor, Nome do corredor, Região e Lado do corredor. A opção Código da linha de recurso do corredor adiciona o nome do código do ponto do corredor para a linha de recurso. Por exemplo, Daylight, Daylight_Cut, Daylight_Fill, e assim por diante.
    • Terreno da linha de recurso, estilo e item de custo: utilize estas opções para especificar as configurações para as linhas de recurso extraídas. Você pode selecionar múltiplas linhas usando Shift-clique ou Ctrl+clique.
      Nota: A configuração padrão do terreno é<Nenhum>. Após usar o comando, a configuração padroniza para o terreno que foi usado pela última vez por este comando. Se diferentes terrenos forem especificados para diferentes linhas de recurso na próxima vez em que o comando for executado, a configuração padroniza para o terreno que foi selecionado pela última vez.
      Nota: O estilo padrão e o item de custo são controlados pelo estilo de conjunto de códigos atribuídos na caixa de diálogo Configurações para extrair a linha de recurso do corredor.
    • Unir linhas do recurso: selecione a caixa de diálogo Unir linhas de recurso em regiões adjacentes para unir linhas de recurso em regiões adjacentes que têm o mesmo código. Por exemplo, esta opção irá unir uma linha de recurso de luz natural que termina em uma região e inicia novamente na região adjacente.
  4. Clique em Extrair para extrair as linhas de recurso.
