Guia Alinhamento do trilho intermediário (caixa de diálogo Criar AMV)

Use a guia Alinhamento do trilho intermediário para especificar o nome do alinhamento de trilho intermediário ou para mesclar o alinhamento de trilho intermediário do AMV com um alinhamento existente.

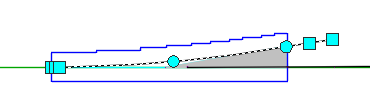

Quando um AMV é criado, um alinhamento de trilho intermediário é usado para conectá-lo a outro alinhamento de trilhos no desenho. Por exemplo, o alinhamento de trilho intermediário do AMV a seguir está realçado.

Nota: Para determinar o quanto o alinhamento de trilho intermediário deve ser estendido além do triângulo teórico do AMV, altere o valor de Estender comprimento na guia Conteúdo. Para alterar esse valor após criar o AMV, use a paleta Propriedades do AutoCAD.

Alinhamento de trilho intermediário

Mesclar com alinhamento existente
Especifica se o alinhamento de trilho intermediário do AMV será mesclado com um alinhamento existente. Para obter mais informações sobre como trabalhar com alinhamentos mesclados, consulte Para conectar manualmente um AMV ferroviário ao respectivo alinhamento ou perfil mesclado.
  • Se esta caixa de seleção estiver marcada, use o campo Alinhamento abaixo para especificar com que alinhamento deseja mesclar.
  • Se esta caixa de seleção estiver desmarcada, use o campo Alinhamento abaixo para especificar o nome do alinhamento de trilho intermediário.
Alinhamento

Especifica o nome do alinhamento com o qual mesclar ou o nome do novo alinhamento de trilho intermediário.

  • Se a caixa de seleção Mesclar com alinhamento existente estiver marcada, este campo especificará o alinhamento alvo com o qual o alinhamento de trilho intermediário será mesclado. Clique na lista suspensa para especificar o alinhamento ou clique em para selecionar um alinhamento no desenho.
  • Se a caixa de seleção Mesclar com alinhamento existente estiver desmarcada, este campo especificará o nome do novo alinhamento de trilho intermediário que será criado. Insira um nome ou clique em para fazer alterações na caixa de diálogo Template de nome.
