Para criar um AMV

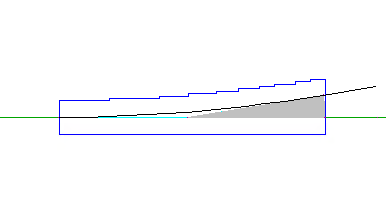

Insira um AMV ao longo do alinhamento de trilhos.

Nota: Ao criar AMVs e cruzamentos, os cálculos para o alinhamento principal e o alinhamento do trilho intermediário são todos baseados no centro da ferrovia, não no trilho esquerdo ou direito.

1. Clique na guia Trilho painel AMV Criar Pesquisa.
2. Selecione o alinhamento de trilhos no qual deseja criar o AMV.
3. Selecione a estaca na qual deseja criar o AMV.

   Se você ainda não tiver carregado um catálogo de AMVs no desenho, a caixa de diálogo Catálogo de AMVs será exibida.

4. Use a caixa de diálogo Catálogo de AMVs para carregar o catálogo de AMVs que deseja usar e clique em OK. Por padrão, os catálogos de AMVs são instalados em C:\ProgramData\Autodesk\C3D 2025\ptb\Data\Railway Design Standards\Turnout.

   É exibida a caixa de diálogo Criar AMV.

5. Na caixa de diálogo Criar AMV, na guia Geral, especifique o nome e outros detalhes gerais do AMV.
6. Clique na guia Conteúdo para especificar o tipo, o ângulo, o modelo e outros detalhes do AMV.
7. Clique na guia Alinhamento do trilho intermediário para especificar se deseja mesclar o alinhamento do trilho intermediário com um alinhamento existente.
8. Clique na guia Perfil para especificar se deseja criar um perfil para o alinhamento do trilho intermediário.
9. Clique em OK.

Após a criação do AMV, você pode usar alças para movê-lo e usar a paleta Propriedades do AutoCAD para alterar as propriedades dele. Para obter mais informações, consulte Para editar AMVs ferroviários usando alças e Para modificar AMVs.
