Para conectar manualmente um AMV ferroviário ao respectivo alinhamento ou perfil mesclado

Ao criar um AMV, você pode usar uma opção da guia Alinhamento do trilho intermediário, localizada na caixa de diálogo Criar AMV, para mesclar o alinhamento de trilho intermediário do AMV com um alinhamento existente.

Da mesma forma, na guia Perfil, é possível selecionar uma opção para mesclar o perfil do alinhamento de trilho intermediário com um perfil existente.

Talvez, depois de criar o AMV, você precise conectar manualmente as entidades do AMV e do alinhamento e do perfil mesclados desenhando entidades adicionais de alinhamento e perfil. Para fazer isso, use os comandos de edição de alinhamento e perfil.

Por exemplo, quando você cria o AMV, as entidades podem aparecer da seguinte maneira na vista da planta, sendo que o alinhamento de trilho intermediário se estende do AMV à esquerda, e o alinhamento com o qual ele é mesclado está na parte superior direita:

Use os comandos de edição de alinhamento para conectar os dois, como mostrado no seguinte exemplo:

Dica: Para aumentar o comprimento do alinhamento de trilho intermediário que se estende do AMV, use o comando Propriedades do AutoCAD e altere o valor de Estender comprimento na guia Projeto.

Para conectar um alinhamento de trilho intermediário

  1. Ao criar um AMV, na guia Alinhamento de trilho intermediário, marque a caixa de seleção Mesclar com alinhamento existente e especifique o alinhamento com o qual deseja mesclar.
  2. Após a criação do AMV, no desenho, clique no alinhamento de trilho intermediário, clique com o botão direito do mouse para exibir o menu de contexto e, em seguida, clique em Editar geometria de alinhamento.
  3. Nas Ferramentas de layout de alinhamento, selecione um comando de edição de alinhamento, como Arredondamento de curva livre.
  4. Selecione o alinhamento de trilho intermediário e, em seguida, selecione o alinhamento mesclado e insira um raio de arredondamento.

Para conectar um perfil de trilho intermediário

É possível conectar um perfil de trilho intermediário de um AMV ao perfil mesclado correspondente usando um fluxo de trabalho semelhante. A única diferença é que você deve selecionar o perfil de trilho intermediário no gráfico do perfil longitudinal, clicar com o botão direito do mouse e selecionar o comando Editar geometria de perfil.

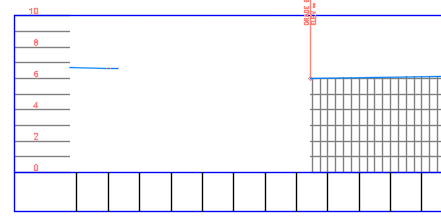

Por exemplo, quando você segue as etapas acima, as entidades de AMV podem aparecer no gráfico do perfil longitudinal como mostrado a seguir, sendo que o perfil de trilho intermediário está à esquerda, e o perfil do alinhamento com o qual ele foi mesclado, à direita:

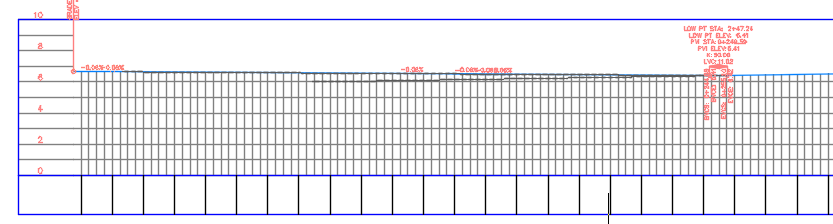

Depois que você conectar as entidades a uma curva vertical livre, o perfil aparecerá assim:

  1. Siga as etapas acima para conectar o alinhamento de trilho intermediário ao alinhamento mesclado.
  2. No gráfico do perfil longitudinal do alinhamento mesclado, selecione o perfil do alinhamento de trilho intermediário.
  3. Clique com o botão direito do mouse para exibir o menu de contexto e clique em Editar geometria de perfil.
  4. Selecione um comando de edição, como Curva vertical livre (circular).
  5. Selecione o perfil do alinhamento de trilho intermediário e, em seguida, selecione o perfil do alinhamento mesclado e insira um raio.
