Para criar uma referência Deslocada

Para criar uma cópia de uma referência existente numa posição especificada:

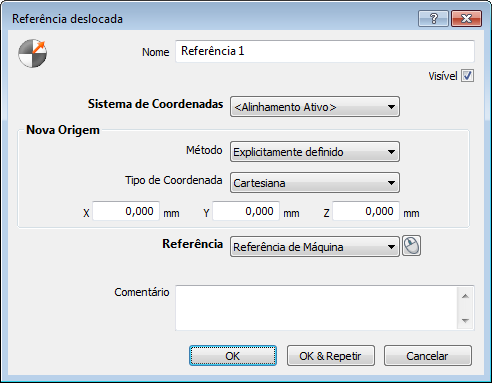

1. Clique na guia Alinhamentos e Referências > painel Referências > Deslocada.



2. Insira um Nome para a referência. O nome é utilizado na sequência de inspeção, nas guias Relatório e Info e ao referenciar o item em outros itens.
3. Para exibir a referência na tela CAD, selecione a caixa de verificação Visível.
4. Na lista Sistema de coordenadas, selecione o sistema de coordenadas com relação ao qual a referência é reportada.

   Para especificar o sistema de coordenadas durante a inspeção, selecione <Alinhamento Ativo>. Você pode então especificar o alinhamento utilizando a lista Alinhamento Ativo na guia Medição.

5. Selecione um método para criar a referência:

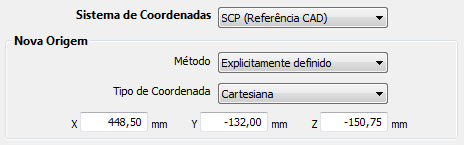

   • Para criar uma referência em uma posição especificada: selecione o Sistema de coordenadas ao longo de cujos eixos deseja deslocar a Referência; selecione Explicitamente definido na lista Método; e insira as coordenadas da referência deslocada em relação ao Sistema de coordenadas selecionado. Por exemplo:

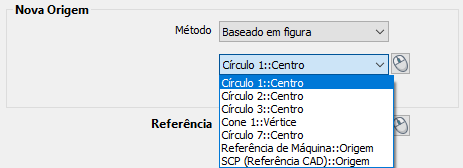

   • Para criar uma referência a uma operação especificada: selecione Baseado em figura na lista Método e selecione a figura na lista. Por exemplo:



     Clique em para selecionar um item na tela CAD utilizando o mouse.

6. Na lista Referência, selecione a referência que você deseja deslocar.
7. Insira qualquer informação adicional sobre o item na caixa Comentário.
8. Clique OK para adicionar o item à sequência de inspeção.
