Utilize o item Referência para Elemento 3D para criar uma referência rotacionando um eixo de uma referência existente para que seja paralelo ao vetor de um elemento tridimensional.
Para criar uma referência rotacionada para uma figura 3D:

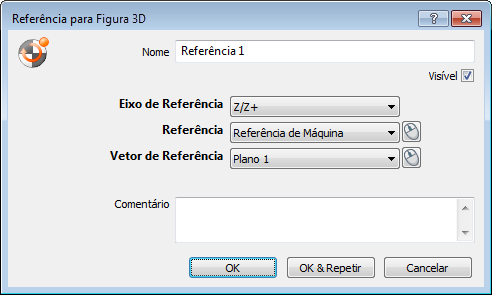

- Clique na guia Alinhamentos e Referências > painel Referências > Para Figura 3D.
- Insira um Nome para o item. O nome é utilizado na sequência de inspeção, nas guias Relatório e Info e ao referenciar o item em outros itens.
- Para exibir a referência na tela CAD, selecione a caixa de verificação Visível.
- Na lista Referência, selecione a referência que você deseja rotacionar.
Clique em
para selecionar um item na tela CAD utilizando o mouse.
- Na lista Eixo de Referência, selecione o eixo de referência que você deseja alinhar com o Vetor de referência.
- Na lista Vetor de Referência, selecione o vetor com o qual você deseja alinhar a referência.
- Insira qualquer informação adicional sobre o item na caixa Comentário.
- Clique OK para adicionar o item à sequência de inspeção.
