Para criar uma referência Rotacionada

Utilize o item Referência Rotacionada para criar uma referência rotacionando uma referência existente em torno de um dos seus eixos conforme um ângulo especificado.

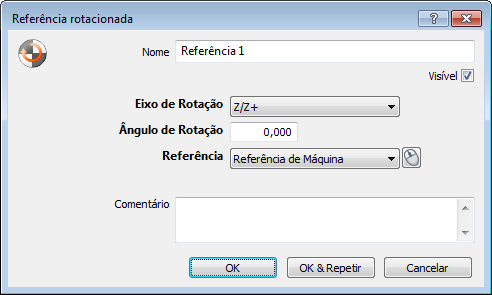

Para criar uma referência rotacionada:

1. Clique na guia Alinhamentos e Referências > painel Referências > Rotacionada.



2. Insira um Nome para o item. O nome é utilizado na sequência de inspeção, nas guias Relatório e Info e ao referenciar o item em outros itens.
3. Para exibir a referência na tela CAD, selecione a caixa de verificação Visível.
4. Selecione o Eixo de Rotação para a referência.
5. Insira o Ângulo de Rotação para a referência.
6. Na lista Referência, selecione a referência que você deseja rotacionar.

   Clique em para selecionar um item na tela CAD utilizando o mouse.

7. Insira qualquer informação adicional sobre o item na caixa Comentário.
8. Clique OK para adicionar o item à sequência de inspeção.
