Você pode posicionar itens Ponto de Orientação no nível de Definição do Diagrama de Sequência. Você também pode utilizá-los dentro de um grupo geométrico para orientar o apalpador antes ou depois de qualquer item.

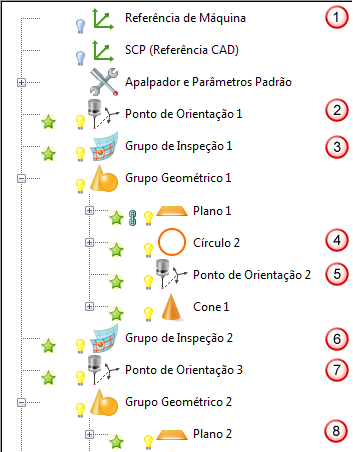

O exemplo a seguir ilustra o uso de Pontos de Orientação:
A sequência de inspeção é iniciada utilizando o padrão (Referência de Máquina) para posicionar e orientar o apalpador.
O apalpador é transformado pelo Ponto de Orientação 1.
No Grupo de Inspeção 1, Auto-Orientação está selecionado para o método de captura Definido pelo Usuário do grupo, de forma que o apalpador é transformado antes da captura ser iniciada.
No Círculo 2, Auto-Orientação não está selecionado, portanto antes do primeiro ponto no caminho do apalpador Círculo 2 ser iniciado, o apalpador é transformado de volta para o Ponto de Orientação 1 pois é o ponto de orientação precedente.
O Ponto de Orientação 2 transforma o apalpador para o Cone 1.
O Grupo de Inspeção 2 não utiliza Auto-Orientação, portanto o apalpador utiliza a orientação do Ponto de Orientação 1 pois é o item de ponto de orientação precedente nesse nível na sequência de inspeção.
Quando a captura do Grupo de Inspeção 2 for concluída, o apalpador é transformado pelo Ponto de Orientação 3.
Caso o Grupo Geométrico 2 contenha qualquer item em que Auto-Orientação esteja selecionado, o apalpador é transformado pelo método de captura associado. Caso contrário, o apalpador permanece na rotação especificada no Ponto de Orientação 3.
