Para criar uma referência rotacionada para uma figura 2D

Utilize o item Referência para Elemento 2D para criar uma referência rotacionando um eixo de uma referência existente para que seja paralelo ao vetor de um elemento bidimensional projetado em um plano especificado.

Para criar uma referência rotacionada para uma figura 2D:

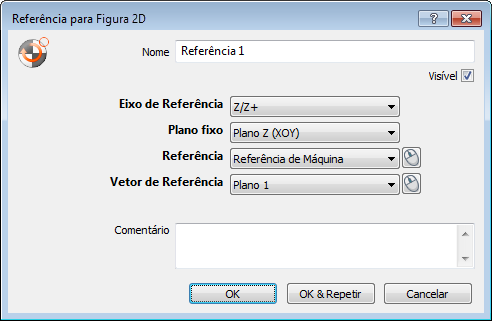

1. Clique na guia Alinhamentos e Referências > painel Referências > Para Figura 2D.



2. Insira um Nome para o item. O nome é utilizado na sequência de inspeção, nas guias Relatório e Info e ao referenciar o item em outros itens.
3. Para exibir a referência na tela CAD, selecione a caixa de verificação Visível.
4. Na lista Referência, selecione a referência que você deseja rotacionar.

   Clique em para selecionar um item na tela CAD utilizando o mouse.

5. Na lista Eixo de referência, selecione o eixo de referência que você deseja alinhar com o vetor projetado.
6. Na lista Vetor de Referência, selecione o vetor com o qual você deseja alinhar a referência.
7. Na lista Plano fixo, selecione o plano no qual o vetor de referência é projetado.
8. Insira qualquer informação adicional sobre o item na caixa Comentário.
9. Clique OK para adicionar a referência à sequência de inspeção.
