Utilize a guia Caminho do Apalpador > painel Opções > opção Níveis de Verificação para especificar quais objetos e níveis CAD você deseja incluir na verificação de colisão.
Nota: Esta opção está disponível apenas durante a criação de inspeções para máquinas CNC e OMV.
Para especificar quais objetos e níveis CAD são incluídos em verificação de colisão:

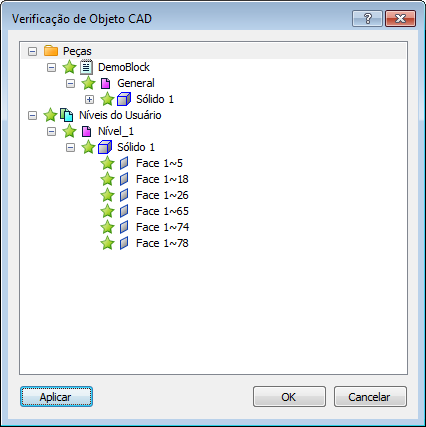

- Clique na guia Caminho do Apalpador > painel Opções > Níveis para Verificação. O diálogo Verificação de Objeto CAD é exibido. Por exemplo:
- Clique em
para expandir as pastas e exibir o nível e objeto com os quais você deseja trabalhar. - Por padrão, todos os objetos e níveis CAD são verificados para colisões. Clique no ícone de estrela próximo a um nível para incluí-lo ou excluí-lo de verificações:
indica que a entrada é incluída na verificação.
indica que a entrada é excluída da verificação.
indica um nível principal que contém uma mistura de entradas incluídas e excluídas.Neste exemplo, Face 1~18 e Face 1~26 em Nível_1 são excluídas da verificação de colisão:
- Clique OK para salvar suas alterações e fechar o diálogo.
Você também pode selecionar quais objetos e níveis CAD são incluídos na verificação de colisão utilizando a guia CAD.
