Para cotar ângulos

Calcule o ângulo entre duas linhas, dois planos, dois vetores ou um plano e vetor.

1. Da guia Início > painel Relatório > Dimensões, selecione um dos seguintes:
   • Ângulo: Linha a Linha
   • Ângulo: Plano a Plano
   • Ângulo: Vetor a Vetor
   • Ângulo: Plano a Vetor
2. Especifique valores para as opções a seguir. Essas opções se aplicam a todos os tipos de ângulo.

   Consulte Referência de opções do diálogo Dimensão para definições de opções gerais utilizadas em vários diálogos.

   • Nome
   • Usar nominais
   • Visível
   • Saída no relatório
   • Ângulo — Para comparar o ângulo medido com a sua nominal, selecione Usar nominais e então insira o ângulo nominal entre os itens de referência e as tolerâncias de ângulo.

     Clique em para reportar o ângulo reflexo entre os itens de referência. O botão muda para .

     Clique em para reportar o ângulo interno entre os itens de referência. O botão muda para .

3. Especifique opções adicionais para o tipo de ângulo que está sendo cotado.
   • Ângulos de linha a linha
     • Comportamento de medições simples
     • Ocultar informação de sinal
     • Plano de referência — Selecione o plano no qual as linhas são projetadas e no qual o ângulo é calculado. O vetor do plano de referência determina a direção positiva do ângulo calculado.
     • Linha de referência 1 e Linha de referência 2 — Selecione as linhas que formam o ângulo que você deseja medir.

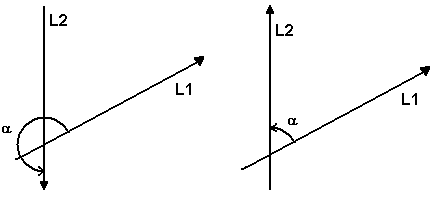

       O ângulo é medido da linha 1 à linha 2 utilizando as porções das linhas mais próximas das suas setas de direção. Para alterar o ângulo relatado, utilize o botão Inverter vetor para alterar a direção dos vetores linha, como foi feito neste exemplo:




   • Ângulos plano a plano
     • Plano de referência 1 e Plano de referência 2 — Selecione os planos que formam o ângulo que você deseja medir.
   • Ângulos de vetor a vetor
     • Vetor de referência 1 e Vetor de referência 2 — Selecione os vetores que formam o ângulo que você deseja medir.
     Nota: Ângulo: Vetor a Vetor difere de Ângulo: Linha a Linha, pois o Ângulo: Vetor a Vetor calcula o ângulo tridimensional entre os itens de referência e não requer um plano de referência.
   • Ângulos de plano a vetor
     • Comportamento de medições simples
     • Ocultar informação de sinal
     • Plano de referência e Vetor de referência — Selecione o plano e o vetor que formam o ângulo que você deseja medir.
