Para utilizar um item Apalpador & Parâmetros em uma sequência de inspeção de coluna dupla

Selecione a coluna com a qual deseja medir o item e especifique a montagem do apalpador que você deseja usar.

Em modo coluna dupla, itens Apalpador e Parâmetros funcionam da mesma maneira que em modo coluna única, exceto que você precisa selecionar a coluna de medição antes de trocar a ferramenta do apalpador.

1. Clique em Caminho do Apalpador > painel Itens > Apalpador & Parâmetros.

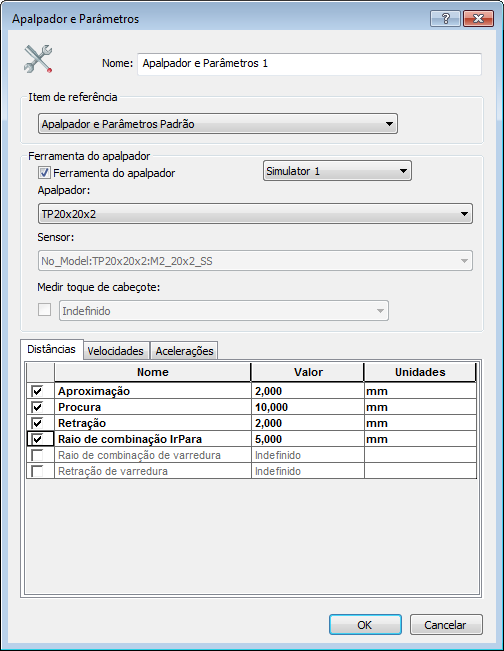

2. No diálogo Apalpador & Parâmetros, especifique o seguinte:
   • Nome.
   • Item de referência.

     Configurar ferramenta do apalpador — Para utilizar uma ferramenta do apalpador específica para esse item, selecione essa caixa de seleção e a coluna em que o apalpador se encontra.

     Selecione uma entrada na lista Apalpador. Se o apalpador possuir várias pontas, selecione a ponta que você deseja utilizar na lista Sensor.

     Os nomes das colunas são determinados pelos Nomes de dispositivo especificados no diálogo Configuração CMMDriver e seleções de Máquina associada no diálogo Configuração de Simulador Duplo.

   • Medir toque de cabeçote.
   • Distâncias, Velocidades e Acelerações.
3. Clique em OK para fechar o diálogo e adicionar o item à sequência de inspeção.
