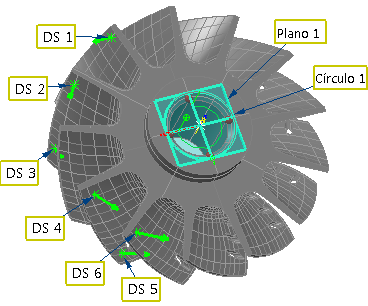

Quando você somente pode travar alguns dos eixos de uma peça com itens geométricos, pode criar um alinhamento SPR utilizando uma combinação de itens geométricos e pontos de inspeção guiados. Os itens geométricos são utilizados para travar eixos selecionados, e os pontos são então utilizados para criar as restrições restantes. O exemplo a seguir mostra como criar um alinhamento SPR utilizando um círculo e pontos de inspeção posicionados em torno das lâminas de um rotor.
Para criar um alinhamento SPR utilizando pontos de inspeção de superfície:
- Crie as figuras geométricas necessárias para o alinhamento.
- Crie um grupo de inspeção de superfície contendo os pontos de superfície guiados.Nota: Pontos de Superfície Guiados estão disponíveis apenas durante a criação de inspeções para máquinas CNC e Manuais.
- Clique na guiaInício > painel Criar > Alinhamento > Alinhamento SPR para exibir o diálogo Definição de Alinhamento SPR e insira um Nome para o alinhamento.

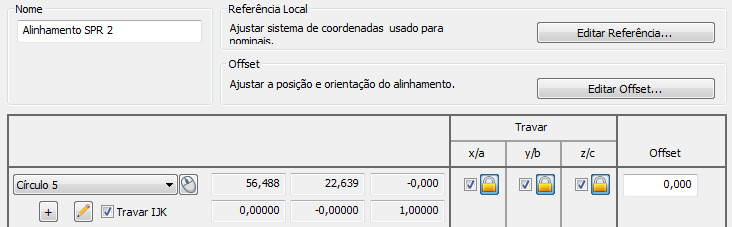

- Selecione os itens geométricos que você deseja utilizar para o alinhamento. Neste exemplo, três eixos de translação e dois eixos de rotação são travados pelo Círculo 1 porque a figura inteira é utilizada e Travar IJK está selecionado,

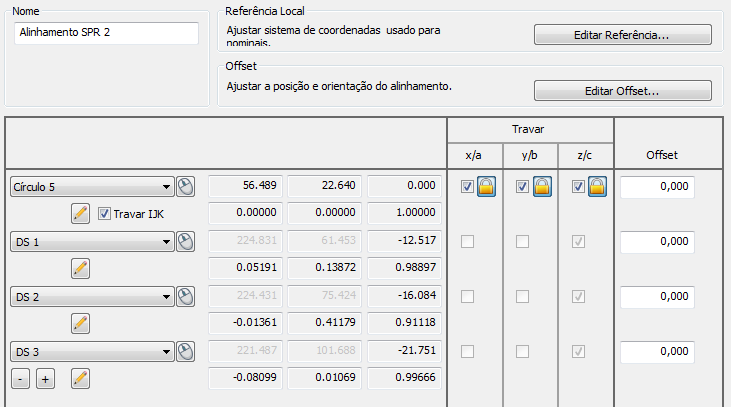

- Selecione os pontos de inspeção que você deseja utilizar para o alinhamento. Por exemplo:
A coluna Travar exibe a normal de cada ponto.
- Quando você tiver adicionado todos os pontos de inspeção que deseja utilizar, clique OK para fechar o diálogo e criar o alinhamento.
- Meça as figuras. O PowerInspect otimiza o alinhamento para criar um melhor ajuste e reporta o desvio das medições no diálogo Definição de Alinhamento SPR e nas guias Info e Relatório.
