Para criar uma referência a partir de figuras

Utilize o item Referência De Figuras para especificar uma referência utilizando um item de plano, linha, e ponto.

Para criar uma referência:

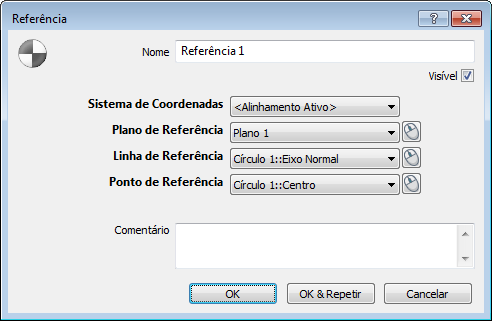

1. Clique na guia Alinhamentos e Referências > painel Referências > De Figuras.



2. Insira um Nome para o item. O nome é utilizado na sequência de inspeção, nas guias Relatório e Info e ao referenciar o item em outros itens.
3. Para exibir a referência na tela CAD, selecione a caixa de verificação Visível.
4. Na lista Sistema de coordenadas, selecione o sistema de coordenadas com relação ao qual a referência é reportada.

   Para especificar o sistema de coordenadas durante a inspeção, selecione <Alinhamento Ativo>. Você pode então especificar o alinhamento utilizando a lista Alinhamento Ativo na guia Medição.

5. Na lista Plano de Referência, selecione um item para especificar o plano Z = 0 da referência.
6. Na lista Linha de Referência, selecione um item para especificar o eixo X da referência. Caso o eixo não esteja localizado no plano de referência, a linha é projetada sobre ele.
7. Na lista Ponto de Referência, selecione um item para especificar a origem da nova referência. Caso o ponto não esteja localizado no plano de referência, o ponto é projetado no plano.

   Clique em para selecionar um item na tela CAD utilizando o mouse.

8. Insira qualquer informação adicional sobre o item na caixa Comentário.
9. Clique OK para fechar o diálogo e adicionar o item à sequência de inspeção.
