Utilize o diálogo Inclinar Faces para modificar o ângulo de saída de faces de um sólido.
- Clique na guia Ferramentas de Sólido > painel Modificar Face > Saída para exibir o diálogo Inclinar Faces.
- Selecione a opção Selecione as faces a inclinar e selecione as faces a serem inclinadas.
- Selecione um dos seguintes tipos de entidade de referência na lista suspensa:
- Face — uma face do sólido.
- Superfície — uma superfície do modelo.
- Plano de trabalho — um plano de trabalho no modelo.
- Selecione a opção Selecionar a entidade de referência e selecione a entidade de referência.
- Utilize
para definir a direção de saída.
- Se essa opção estiver selecionada e a entidade de referência for uma superfície ou face plana, a direção de saída é definida como a normal dessa face ou superfície. Caso a entidade de referência seja um plano de trabalho, então a direção de saída é definida como o eixo Z desse plano de trabalho.
- Se esse botão não estiver selecionado (ou se a face ou superfície de referência não for plana), a direção de saída é definida como o eixo do plano principal atual.
- Insira um Ângulo ou utilize as alças de arraste para criar o ângulo de saída desejado.
Nota: Se você inserir um ângulo que cause conflito entre a face inclinada e o restante da geometria, o cursor muda para
quando movimentado sobre o modelo.
- Clique em
para exibir o diálogo Opções de Faces Inclinadas. Utilize esse diálogo para especificar a maneira como a ilustração é pré-visualizada.

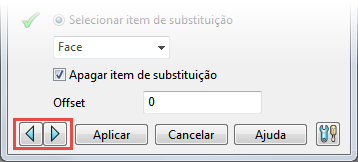

- Quando existir mais de uma solução, utilize os botões Solução Anterior e Próxima Solução para selecionar a solução desejada.
Esses botões funcionam na operação atual; quando você selecionou Aplicar, não é possível alterar a solução para a operação aplicada.
- Clique Aplicar para realizar as alterações no modelo.
Dica: Quando o diálogo Inclinar Faces é exibido, você pode utilizar a guia Início > painel Seleção > Restaurar para restaurar o conjunto anterior de faces selecionadas a serem inclinadas.
