Utilize a opção Saída para alterar o ângulo de saída de uma face de um sólido.
Utilizando a alça da válvula como exemplo, a Modelagem Direta vai:
- alterar o ângulo de saída da face selecionada.
- estender as faces conforme necessário.
- reaplicar os fillets.

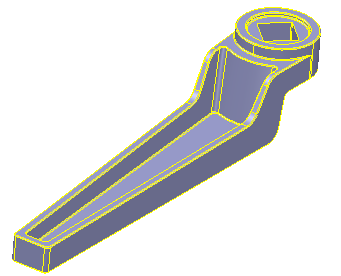

- Selecione o sólido e aumente o zoom para que os detalhes da alça fiquem claramente visíveis.
- Clique na guia Ferramentas de Sólido > painel Modificar Face > Saída para exibir a caixa de diálogo Inclinar Faces.
- Selecione a face que deseja inclinar
.

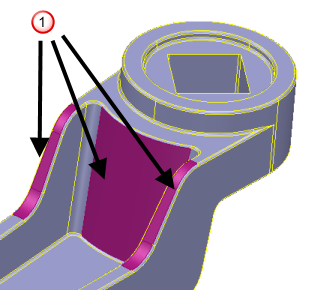

Ou selecione várias faces, usando as teclas modificadoras de seleção Shift e Ctrl para adicionar e remover faces da seleção:
- Selecione a Face na lista suspensa e, depois, selecione a face de referência
.
- Altere o ângulo da face de uma das seguintes maneiras:
- Insira um Ângulo na caixa de diálogo.

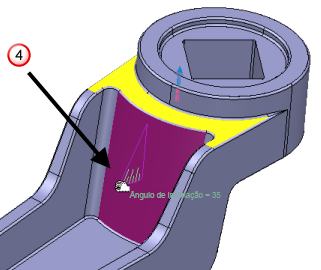

- Clique e arraste as alças da instrumentação para alterar o ângulo
.
Conforme você movimenta o mouse, a informação da instrumentação mostra o ângulo atualizado
. O valor Ângulo no diálogo é atualizado quando você libera o botão do mouse.
Nota: Se você selecionou várias faces e inseriu um ângulo de saída maior, isso pode ter ocasionado conflito entre uma única face inclinada e outra geometria. Os conflitos são indicados pela alteração do cursor para
quando é movido sobre o modelo.

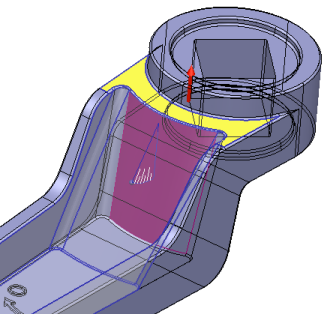

A pré-visualização mostra as alterações que serão efetuadas quando você aplicar o ângulo selecionado:
- Clique Aplicar para realizar as alterações no modelo. O ângulo da face é atualizado e os fillets são reaplicados.
O diálogo e a instrumentação ainda são exibidos para que você ajuste o ângulo da face se necessário.
- Clique Abandonar para fechar o diálogo e remover a instrumentação.
A comparação abaixo mostra a alteração na face da alça e os fillets atualizados, para a:

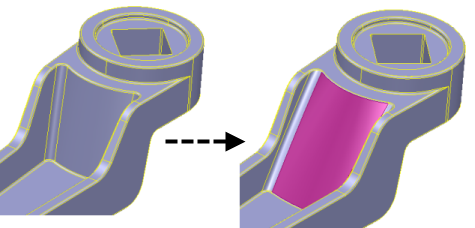

Seleção de uma única face:

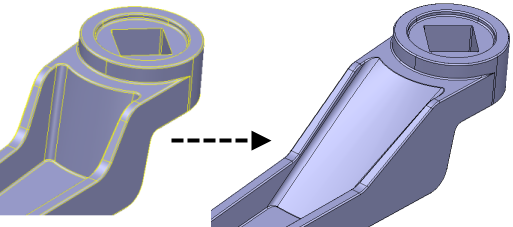

Seleção de múltiplas faces:
