Edição de um corte sólido

É possível editar uma única figura de corte existente ou editar vários cortes simultaneamente.

Para editar um único corte sólido:

Acesse o modo de edição de uma das seguintes maneiras:
- Clique duas vezes na figura de corte no modelo ou no ícone Figura de Corte localizado na Janela de Árvore para exibir a caixa de diálogo Corte Sólido com as opções de edição disponíveis.

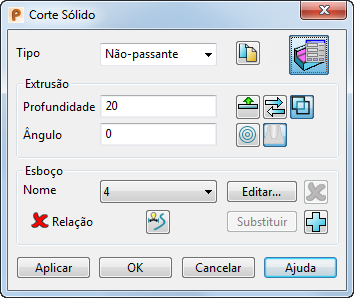

- Clique na guia Sólido > painel Figura > Corte para exibir a caixa de diálogo Corte Sólido. Clique em e selecione o corte para disponibilizar as opções de edição:

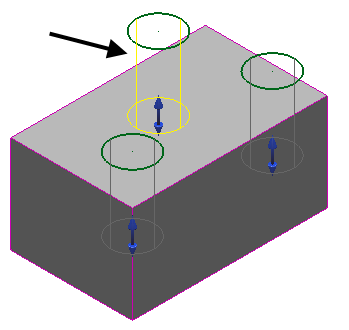

Selecione o modelo de arames do corte existente clicando nele ou selecionando-o na lista suspensa Nome. O sólido de extrusão do modelo de arames selecionado é destacado.
Edite o modelo de arames conforme necessário:
1. Clique no botão Editar para disponibilizar a guia Ferramentas de Curva. O rótulo no botão Editar muda para Finalizar. O sólido de extrusão do modelo de arames selecionado não está mais visível.

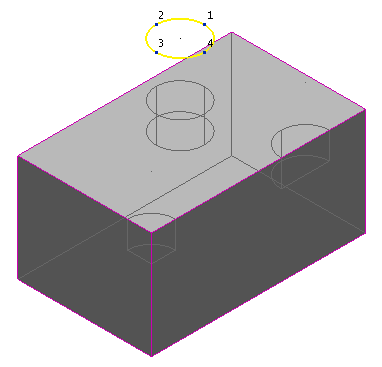

2. Edite o modelo de arames graficamente ou por meio dos comandos fornecidos na guia.

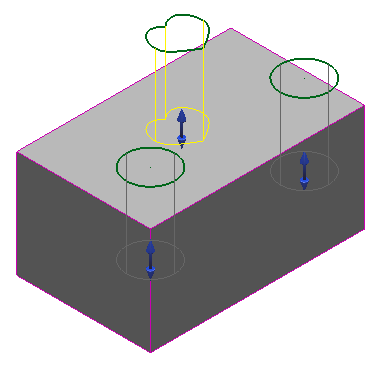

3. Quando tiver terminado de editar o modelo de arames, clique no botão Finalizar.
4. Clique em Aplicar para recriar o corte no sólido utilizando o modelo de arames editado.

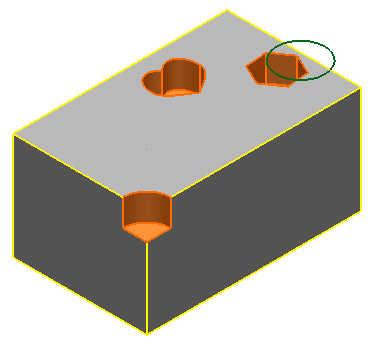

Se necessário, Substitua o modelo de arames selecionado de um corte por outra porção de modelo de arames:

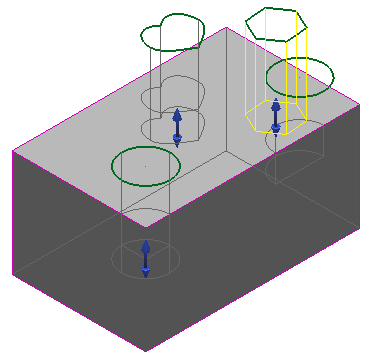

1. Selecione o modelo de arames do corte a ser substituído.

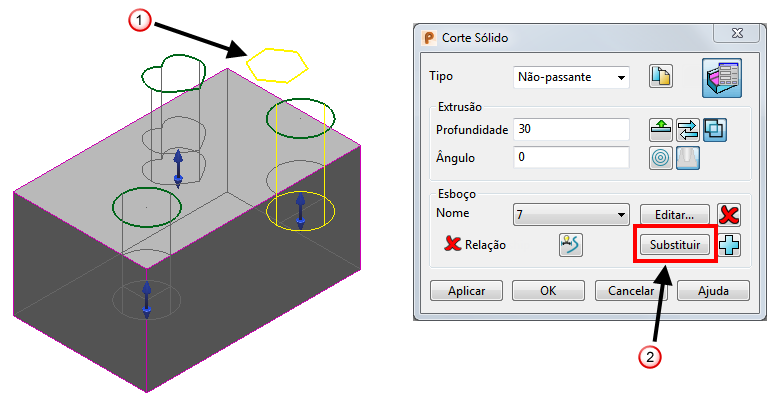

2. Selecione o modelo de arames de substituição . O botão Substituir torna-se disponível .

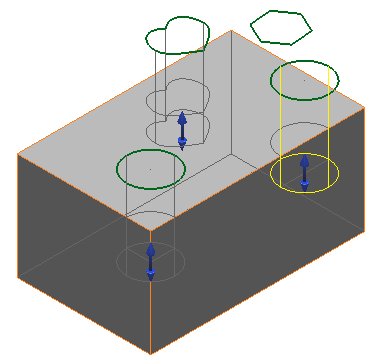

3. Clique no botão Substituir. Um sólido de extrusão é criado a partir do modelo de arames de substituição e o sólido do modelo de arames substituído é apagado. O modelo de arames do sólido de extrusão substituído está agora visível.

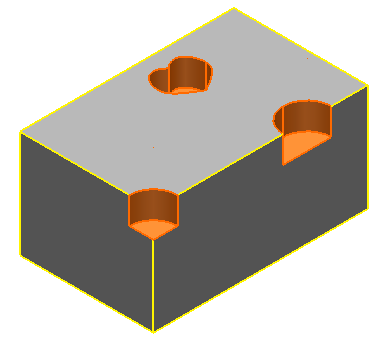

4. Clique em Aplicar para recriar o corte utilizando o modelo de arames de substituição. O modelo de arames do sólido de extrusão substituído é deixado no modelo.

Nota: Você pode editar o modelo de arames utilizando os comandos espelhar, mover, rotacionar, offset e escalar na guia Editar.
