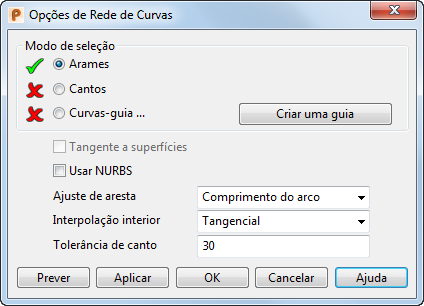

Para especificar as opções avançadas de criação de superfície ao usar as opções De Rede de Curvas, De Curvas Separadas ou Curva-Diretriz, clique em Avançado em Criador de superfície para exibir um diálogo de opções avançadas, como Opções de Rede de Curvas:
As opções que aparecem no diálogo dependem do método de criação de superfície selecionado e incluem uma combinação do seguinte:
- Modo de seleção — Selecione os objetos em arame que você deseja utilizar para especificar a sua superfície:
- Modelo de arames — Você pode selecionar o modelo de arames para criar a superfície antes de exibir esse diálogo. Porém, esta opção permite que você selecione um modelo de arames extra ou modifique os objetos em arame selecionados.
- Cantos — Selecione esta opção para especificar uma posição na qual você deseja criar o canto da superfície. Clique em uma posição no modelo de arames onde o canto deve ficar. Um pequeno círculo com um X marca a posição. Se nenhum canto for definido, o PowerShape decidirá onde estão os cantos da superfície, dependendo das descontinuidades no modelo de arames selecionado.
- Curva-Diretriz — Selecione esta opção e selecione uma curva-diretriz. Você pode selecionar uma linha, arco, curva ou curva composta no seu modelo para definir a curva diretriz.
- Curvas-Guia — Algumas vezes nenhuma das opções de ajuste de aresta resulta na forma desejada, pois os pontos errados em curvas sucessivas são unidos. É possível especificar quais pontos devem ser unidos ao adicionar objeto em modelo de arames entre eles. Na nova superfície, estes pontos são unidos por uma curva suave, que pode não seguir o perfil do objeto em modelo de arames.
Selecione esta opção e, a seguir, selecione os objetos em modelo de arames, ou selecione uma curva-guia existente.
- Criar uma Guia — Utilize este botão para criar curvas-guia dinamicamente ao criar superfícies.
Nota: Um objeto de estrutura de arame que une os pontos em laterais ou longitudinais deve atravessar todas as laterais ou longitudinais, respectivamente. O modelo de arames deve já existir no seu modelo antes de utilizar este comando de criação de superfície.
- Tangente à Superfície — Esta opção está disponível quando uma curva composta sobre uma superfície é um dos objetos em arame selecionados. Selecione esta opção para tornar a nova superfície tangente-contínua às superfícies subjacentes das curvas compostas selecionadas, somente ao longo das suas arestas externas.

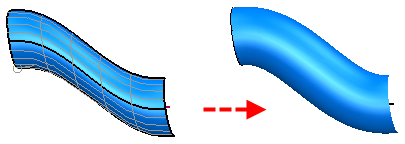

- Inserção automática de ponto e/ou Curva-Guia — Tente inserir curvas -guia automaticamente. Esta opção pode ajudar a desentortar a superfície, como no caso abaixo:
Esta opção está disponível para uso com superfícies de curvas fechadas separadas e de curva-diretriz com seções fechadas. Quando selecionada:
- qualquer curva-guia pré-selecionada será desmarcada.
- esta opção será desativada se você selecionar uma curva-guia manualmente.
Nota: Esta opção e a opção de criação manual de Curva-Guia são mutuamente exclusivas.
Se esta opção estiver selecionada, qualquer curva guia previamente selecionada será desmarcada.
- Usar NURBS — Selecione esta opção para criar uma superfície NURBS em vez de uma power surface.

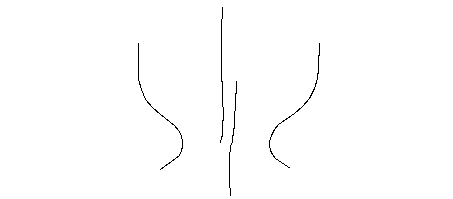

- Fechar Curvas Longitudinalmente — Cria uma superfície fechada a partir do modelo de arames. Por exemplo, considere o seguinte modelo de arames:

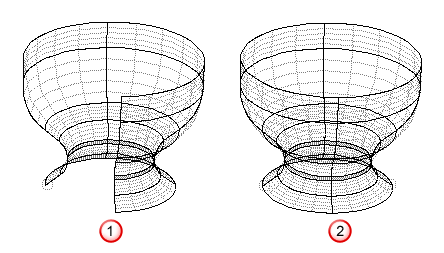

Com esta opção desmarcada, a superfície à esquerda
será criada a partir do modelo de arames. Com a opção selecionada, a superfície à direita
será criada.
- Paralelo à curva-diretriz — Essa opção está disponível quando uma curva diretriz está selecionada. Quando ativa, longitudinais saem e entram nas laterais com a mesma direção de tangente que a curva diretriz. Por exemplo, considere o seguinte modelo de arames:

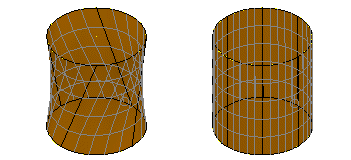

As seguintes superfície são criadas com Paralelo à curva-diretriz desmarcado
e selecionado .

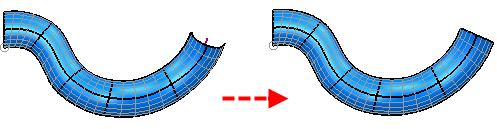

- Manter largura constante — Se selecionada, a espessura da forma da superfície é mantida ao adicionar pontos extras à região complexa da curva-diretriz.

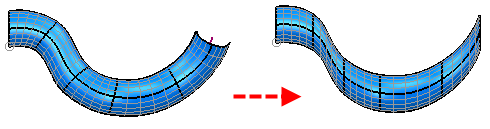

- Suavização de Descontinuidade da Curva Diretriz — Se o ângulo de descontinuidade for menor que o valor inserido aqui, todas as descontinuidades de tangência serão suavizadas ao gerar a superfície de curva-diretriz. O modelo abaixo mostra o resultado se a descontinuidade da curva diretriz for maior que o ângulo de Suavização de descontinuidade da curva.
Se você aumentar o ângulo de Suavização de Descontinuidade da Curva Diretriz,as descontinuidades de tangência serão suavizadas.
- Interpolação Curva-Diretriz — Controla como laterais são orientadas com relação à curva diretriz.
- Direção de Referência — Laterais são orientadas com relação a uma direção de referência, que é definida como sendo aproximadamente perpendicular a toda a curva diretriz. Porções de cada lateral perpendiculares à curva diretriz são criadas de forma correspondente, ligadas por longitudinais. Novas laterais são alinhadas para ajustarem-se à orientação. Esta opção é melhor para uma curva diretriz plana ou ligeiramente 3D.
- Curvatura — Laterais sucessivas são orientadas de forma a deformarem-se o mínimo possível ao longo da curva diretriz. Esta opção é mais indicada para uma curva diretriz reta ou que se posicione inteiramente em um plano.
- Direção de Referência Manual — A direção de referência é alinhada com o eixo Z do plano de trabalho ativo sem fazer referência à curva diretriz. Esta opção é recomendada apenas para usuários avançados.
- Helicoidal — Utilize essa opção para criar superfícies de varredura helicoidais.
Por exemplo, considere o seguinte modelo de arames.
A superfície abaixo é criada com interpolação Helicoidal.
- Direção de Alinhamento Manual — Alinha e rotaciona em torno do eixo Z do plano de trabalho ativo.
- Variação Lateral Mínima — Minimiza as alterações de alinhamento de uma lateral para a outra.
- Ajuste de aresta — As opções de ajuste de aresta determinam como as curvas de superfície são ajustadas à sua nova superfície. Escolha uma opção entre as seguintes:
- Comprimento do Arco
- Direção da Tangente
- Largura da Curva
- Nenhum
- Repoint
- Interpolação Interior - Determina a curvatura de novas laterais e longitudinais adicionadas à rede. Escolha entre:
- Tangencial — preserva direções tangentes o quanto possível pelos segmentos. Se tangentes no início e fim de segmentos forem paralelas, então tangentes intermediárias serão também paralelas. Se elas se posicionam no mesmo plano, então as tangentes intermediárias estarão também no mesmo plano. Esta opção é automaticamente utilizada quando Tangente às superfícies está selecionada, e é recomendada para a maioria dos outros casos.
- Linear — para unir as arestas opostas de remendos por linhas semelhantes em forma às curvas existentes nas laterais do remendo. Esta opção é recomendada para superfícies torcidas com arestas retas.

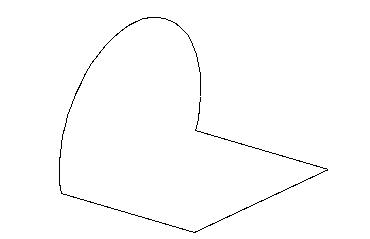

Por exemplo, considere o seguinte modelo de arames.

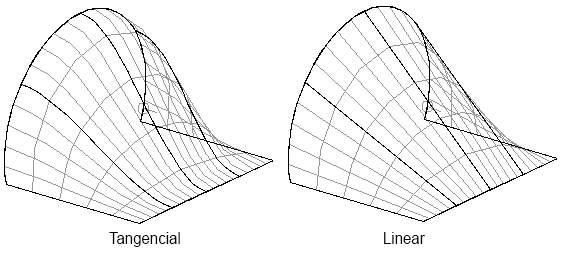

As seguintes superfície são criadas com as opções Tangencial e Linear.
- Tolerância de Canto — Insira um valor que é utilizado para decidir se um ponto onde dois objetos em modelo de arames se cruzam é um ponto de canto de uma curva de superfície.
- Previsão — Exibe a superfície criada utilizando as configurações atuais no diálogo. Você pode continuar a alterar as configurações no diálogo até que esteja satisfeito com a superfície pré-visualizada.
- Aplicar — Salva a superfície. O diálogo permanece aberto para que você selecione mais objetos em arame e continue a criação de superfícies.
As caixas de diálogos de opções avançadas específicas são exibidas quando você usa os métodos de criação de superfícies Preenchimento, Dois caminhos ou Plano de Melhor Ajuste.
