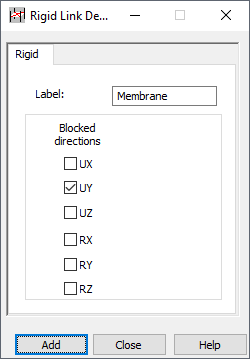

Use a caixa de diálogo Definição de vínculo rígido para definir novos vínculos rígidos na estrutura.
Acesso
- Clique em Geometria
Atributos adicionais Vínculos rígidos para abrir a caixa de diálogo Vínculos rígidos e, em seguida, clique em
. - Clique em
para abrir a caixa de diálogo Vínculos rígidos e, em seguida, clique em .
Caixa de diálogo Elementos
- Rígido
-
Para definir um novo vínculo rígido, atribua uma legenda e selecione as direções bloqueadas no vínculo rígido:
- UX
- UY
- UZ
- RX
- RY
- RZ
Nota: Os graus de liberdade desbloqueados se aplicam somente aos nós secundários de um vínculo rígido.Clicar em Adicionar adiciona o novo vínculo rígido à lista de vínculos ativos.
Importante: As direções bloqueadas são definidas no sistema de coordenadas global.
