Posicione uma carga de área atribuída aos painéis analíticos.
Posicionar carga de área em um hospedeiro
- Na guia Analisar
painel Modelo analítico estrutural, clique em
(Cargas).
- Na faixa de opções contextual Modificar | <carga>painel Cargas, selecione (Carga de área) e, no painel Cargas de ponto, selecione
(No hospedeiro).
- Selecione um painel analítico para posicionar a carga.
- A carga é posicionada em toda a área do painel.
Nota: A caixa ao lado do parâmetro É restringido no hospedeiro é automaticamente marcada na paleta de propriedades Carga de ponto. A carga é restringida à referência do elemento selecionado. É possível remover a restrição dessa carga desmarcando a caixa.
Se uma abertura analítica for criada no painel analítico hospedeiro, um corte será automaticamente criado na carga de área. Quanto ao painel hospedeiro, a carga de área também será atualizada com base nas alterações geométricas da abertura analítica.
Posicionar uma carga de área definindo o limite
- Na guia Analisar painel Modelo analítico estrutural, clique em (Cargas).
- Na faixa de opções contextual Modificar | <carga>painel Cargas, selecione (Carga de área) e, no painel Cargas de ponto, selecione
(Definir limite).
- Selecione o hospedeiro. Somente os elementos do suporte serão realçados. Uma dica de ferramenta indicará o tipo de elemento suportado
- Desenhe o contorno da carga de área.
- Clique em (Concluir) para salvar as alterações e sair do modo de esboço.
- A carga é posicionada para a área definida.
Representação da superfície das cargas de área

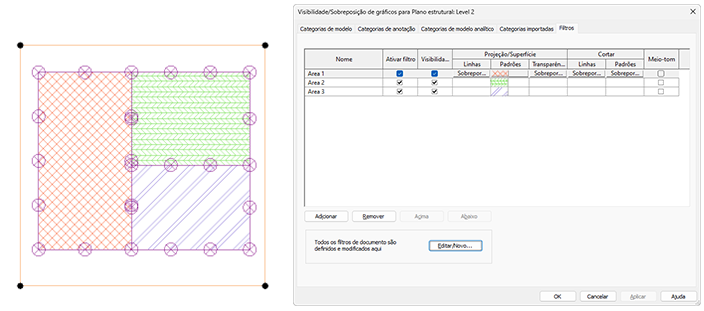

É possível personalizar as configurações de Visibilidade/Gráficos da superfície das cargas de área.
Use filtros para identificar cada limite de carga de área em uma vista de planta, com base nos parâmetros de carga.
