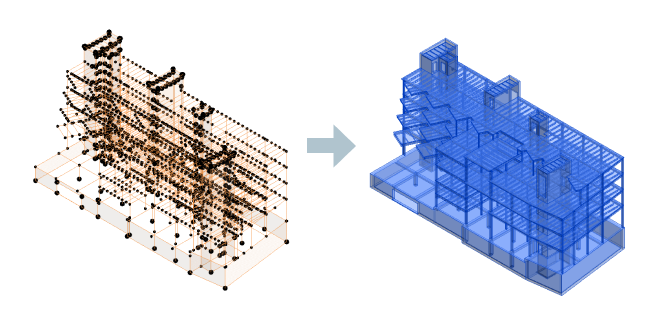

Gere o modelo analítico estrutural dos elementos físicos estruturais selecionados. O modelo analítico resultante é melhor conectado e alinhado com as principais referências horizontais e verticais geradas com base no modelo físico.
O modelo analítico criado segue a mentalidade de engenharia definida por meio da lógica de automação baseada em regras:

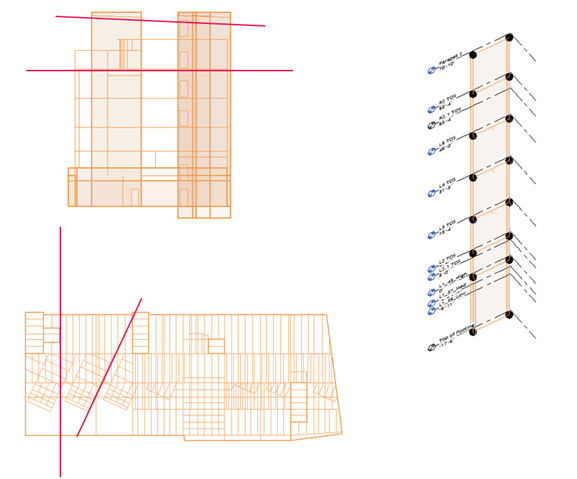

- Alinhar com os níveis através do ajuste vertical.
- Alinhar com os eixos através do ajuste horizontal.
- Alinhar colunas e paredes de cima para baixo entre níveis.
Os elementos analíticos são conectados usando regras específicas do objeto quando os elementos físicos associados são conectados.
Nota: Os elementos que não têm uma linha de localização são ignorados.

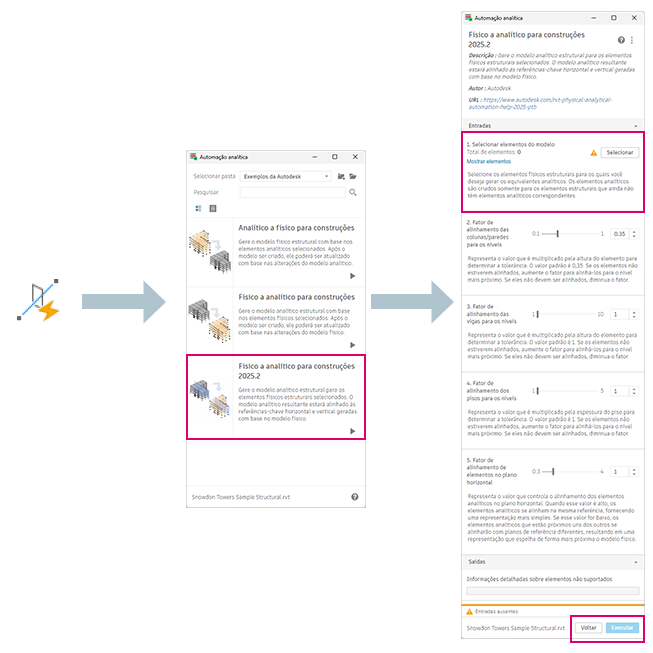

Para usar a automação física para analítica para construções 2025.2:
- Na guia Analisar
painel Modelo analítico estrutural, clique em
(Automação analítica).
- Selecione Física para analítica para construções 2025.2 na lista Automação analítica.
- Selecione os elementos físicos estruturais na vista.
- Clique em Executar.
O modelo analítico é criado.
