Эта процедура используется, чтобы выбрать поле ключевой заметки для вставки в чертеж.
- Откройте диалоговое окно "Поле" одного из следующих компонентов.

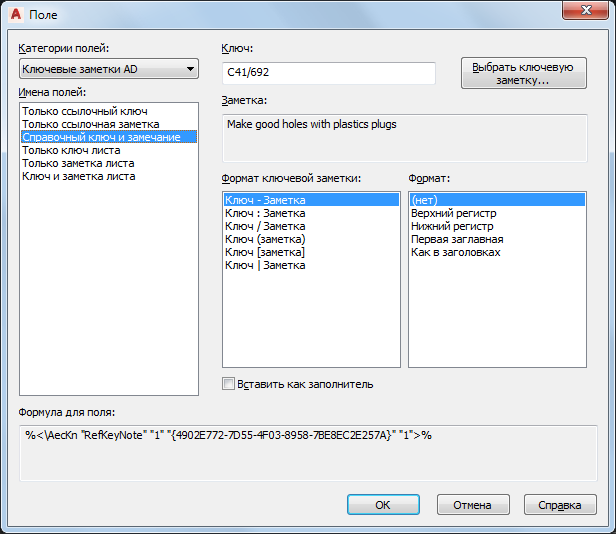

Если требуется... то... вставить поле ключа в текстовый элемент, см. раздел "Вставка полей в текст AutoCAD". вставить поле ключа в многострочный текстовый (Мтекст) элемент, см. раздел "Вставка полей в многострочный текст AutoCAD". вставить поле ключевой заметки в ячейку таблицы AutoCAD, см. раздел "Вставка полей в ячейки таблицы AutoCAD". вставить поле ключевой заметки в определение атрибута, см. раздел "Вставка полей в атрибуты AutoCAD". вставить поле ключевой заметки в определение набора свойств, см. раздел "Вставка полей в определения наборов характеристик". вставить поле ключевой заметки в характеристику объекта, см. раздел "Вставка заместителей полей в характеристики объекта". вставить поле ключевой заметки в стиль объекта, см. раздел "Добавление полей к свойствам стилей объекта". - В позиции "Категория поля" выберите AD-ключевые заметки.
В опции "Имена полей" отображаются все поля, связанные с ключевыми заметками.
- В опции "Имена полей" выберите тип поля ключевой заметки, которую требуется вставить.
- Нажмите опцию "Выбрать ключевые заметки" для выбора ключевой заметки из базы данных.
- Если требуется вставить предварительно заданные ключевые заметки или подсказку для выбора ключевых заметок вручную, выберите опцию "Вставить" в качестве заместителя.
- Если вы выбрали опцию "Справочный ключ и замечание" или "Ключ и заметка листа", выберите формат ключевой заметки.
- Под позицией "Формат" выберите формат текста для поля ключевой заметки.
- Нажмите "ОК".
