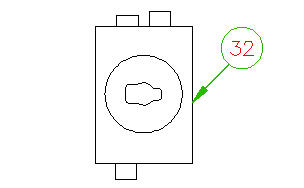

В диалоговом окне вставки/редактирования основному номеру детали компонента или каждому из нескольких номеров детали по каталогу можно назначить номер элемента или выносного элемента. Этот номер сохраняется в качестве значения данных непосредственно в блоке. Для переноса данной позиции на видимую метку, например на номер позиции, используйте команду "Вставить номер позиции". Извлекается номер элемента, назначенный компоненту, после чего отображается запрос на указание точек для необязательной стрелки выноски.
При изменении позиции на компоненте номер позиции на выноске обновляется автоматически. Тип номера позиции, размер текста и тип стрелки задаются пользователем.
Если компоненту соответствует несколько номеров элементов, создается множественный номер позиции, в котором отображаются номера всех элементов. Направление номера позиции может быть определено в процессе вставки.
В графический образ номера позиции вставляется одиночный атрибут номера позиции (B_ITEM). Чтобы номер позиции вставлялся автоматически, можно настроить шаблон для добавления дополнительных видимых атрибутов. Создайте данный чертеж с определениями атрибутов, которые необходимо включить в графический образ номера позиции:
\panel\wd_ptag_addattr_itemballoon.dwg.
Если найден существующий шаблон, при вставке его копия объединяется с номером позиции. Используйте команду АТРЕД для обновления дополнительных атрибутов.
Настройка номера позиции
Параметры номера позиции можно настроить в окне "Конфигурация монтажной панели" или при вставке номера позиции. При использовании любого метода параметры сохраняются в качестве параметров чертежа по умолчанию. В окне "Конфигурация монтажной панели" можно применить параметры к существующим номерам позиции на активном чертеже.
