Новые возможности версии 2025
Используйте команды массива для создания массивов геометрии эскиза при помощи ограниченной области или без нее. Геометрия массива полностью определена, при этом зависимости сохраняются в виде группы. При удалении зависимости массива удаляются все зависимости, наложенные на геометрию массива.
Если удалить ассоциативную связь между элементами массива, геометрия больше не будет массивом, а станет набором геометрических элементов, которые можно редактировать по отдельности.
Создание прямоугольных массивов (2D-эскизы)
- В эскизе выберите вкладку «Эскиз»
панель «Массив» и щелкните «Прямоугольный»
.
Откроется диалоговое окно «Прямоугольный массив», а режим выбора будет активен по умолчанию.
- В рабочей области выберите геометрические объекты, которые требуется объединить в массив.
- В диалоговом окне «Прямоугольный массив» нажмите на инструмент выбора в поле «Направление 1» и укажите геометрию, чтобы определить первое направление массива. В рабочей области направление обозначается стрелкой.
Для параметра «Направление 1» введите количество создаваемых элементов в поле «Количество»
и расстояние между ними в поле «Интервал»
.
Примечание. Интервал может являться параметрической формулой.
- Для параметра «Направление 2» повторите шаги 3 и 4.

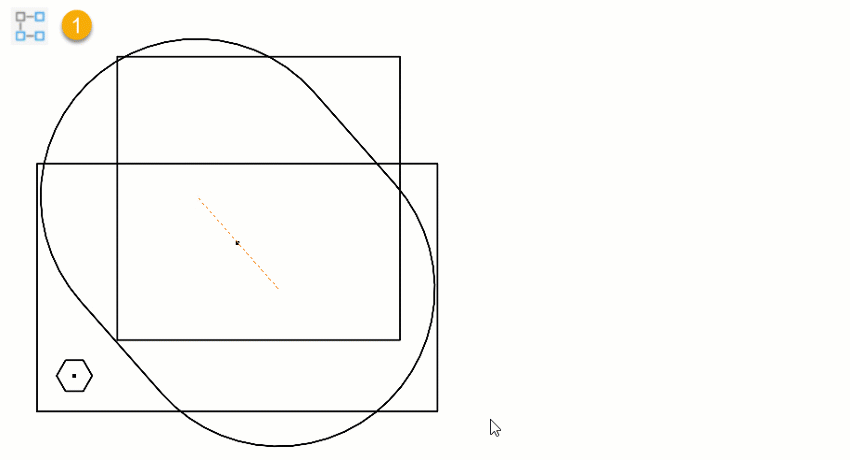

- (Необязательно) В разделе «Границы» выберите «Граница»
и щелкните внутри заданной границы в рабочей области. Граница представляет собой эскиз, построенный или спроецированный. Укажите метод включения для ограниченного массива. Доступные варианты:
Добавить геометрию. Для массива используются все элементы массива, полностью находящиеся внутри границы.
Добавить центр масс. Для массива используются все элементы массива с центрами масс внутри границы.
Базовые точки. Щелкните селектор базовых точек
и выберите базовую точку элемента, после чего для массива будут использоваться все элементы с базовыми точками внутри границы. Для переопределения базовой точки щелкните селектор и выберите другую точку в качестве базовой. Обратите внимание, что выборка обновляется при выборе новой точки.
- (Необязательно) Разверните
диалоговое окно и выберите дополнительные параметры.
- Подавить. Подавление выбранных элементов. Подавленные элементы не включаются в контуры и не отображаются в эскизах чертежей. Элементы, поглощающие геометрию, необходимо подавлять вручную. В рабочей области подавленные элементы будут изображены штриховыми линиями.
- Ассоциативность. Если параметр выбран, массив будет обновляться при внесении изменений в деталь. Если параметр отключен, зависимости удаляются, а массив не обновляется при изменении элемента.
- Полный угол. Указание того, будут ли элементы массива равномерно распределены внутри заданного расстояния. Если параметр отключен, то интервал массива позволяет измерить расстояние между элементами вместо общего расстояния для всего массива.
- Нажмите ОК для построения массива.

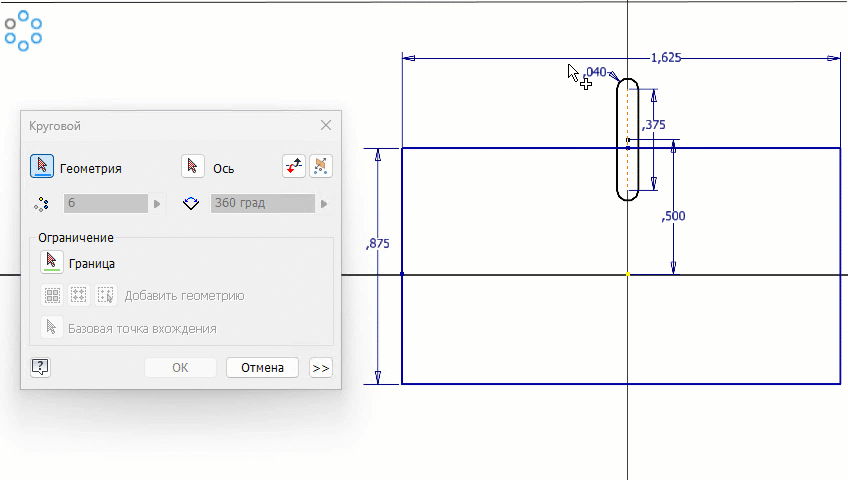

Создание круговых массивов (2D-эскизы)
- В эскизе выберите вкладку «Эскиз» панель «Массив» и щелкните «Круговой»
.
Откроется диалоговое окно «Круговой массив», а режим выбора будет активен по умолчанию.
- В рабочей области выберите геометрические объекты, которые требуется объединить в массив.
- В диалоговом окне «Круговой массив» щелкните селектор «Ось», а затем выберите точку, вершину или рабочую ось, чтобы определить их в качестве оси массива. В рабочей области ось обозначается стрелкой.
- Укажите количество создаваемых элементов в поле «Количество», а также
число градусов между первым и последним элементом массива в поле «Угол»
.

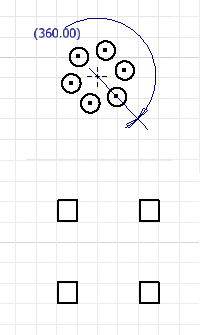

Прим.: Угол может являться параметрической формулой. - (Необязательно) В разделе «Границы» выберите «Граница» и щелкните внутри заданной границы в активном окне. Граница представляет собой эскиз, построенный или спроецированный. Укажите метод включения для ограниченного массива. Доступные варианты:
- Добавить геометрию. Для массива используются все элементы массива, полностью находящиеся внутри границы.
- Добавить центр масс. Для массива используются все элементы массива с центрами масс внутри границы.
- Базовые точки. Щелкните селектор базовых точек и выберите базовую точку элемента, после чего для массива будут использоваться все элементы с базовыми точками внутри границы. Для переопределения базовой точки щелкните селектор и выберите другую точку в качестве базовой. Обратите внимание, что выборка обновляется при выборе новой точки.
- (Необязательно) Разверните диалоговое окно и выберите дополнительные параметры.
- Подавить. Подавление выбранных элементов. Подавленные элементы не включаются в контуры и не отображаются в эскизах чертежей. Элементы, поглощающие геометрию, необходимо подавлять вручную. В рабочей области подавленные элементы будут изображены штриховыми линиями.
- Ассоциативность. Если параметр выбран, массив будет обновляться при внесении изменений в деталь. Если параметр отключен, зависимости удаляются, а массив не обновляется при изменении элемента.
- Полный угол. Указание того, будут ли элементы массива равномерно распределены в пределах заданного угла. Если параметр отключен, то интервал массива позволяет измерить угол между элементами вместо общего угла для всего массива.
- Нажмите ОК для построения массива.
Редактирование прямоугольных и круговых массивов
- Выполните одно из следующих действий:
- Щелкните правой кнопкой мыши элемент массива в рабочей области и выберите «Редактировать массив». Измените значения в диалоговом окне «Прямоугольный массив» или «Круговой массив» и нажмите «ОК».
- Дважды щелкните размер массива в рабочей области, чтобы изменить его.
- Выберите массив или элемент массива в рабочей области, щелкните правой кнопкой мыши и выберите одно из следующих действий (в зависимости от того, что выбрано).
- Удалить. Удаление из эскиза геометрии, не входящей в массив.
- Удалить массив. Удаление всего массива из эскиза.
- Подавить элементы. Элементы становятся недоступны в эскизе. Связи между остальными элементами массива сохраняются. В рабочей области подавленные элементы будут изображены штриховыми линиями.
Создание зеркальных массивов
- 1. В эскизе выберите вкладку «Эскиз» панель «Массив» «Зеркальное отражение»
(2D) или вкладку «3D-эскиз» панель «Массив» «Зеркальное отражение» (3D).
Откроется диалоговое окно «Зеркальный массив», а режим выбора будет активен по умолчанию.
- В рабочей области выберите геометрические объекты, которые требуется объединить в массив.

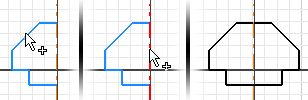

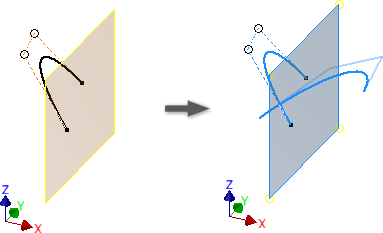

- В диалоговом окне «Зеркальный массив» нажмите на инструмент выбора в поле «Ось симметрии» (2D) или «Плоскость симметрии» (3D), а затем выберите линию или плоскость, относительно которой будет отражаться геометрия.
Синяя стрелка в рабочей области обозначает линию или плоскость.

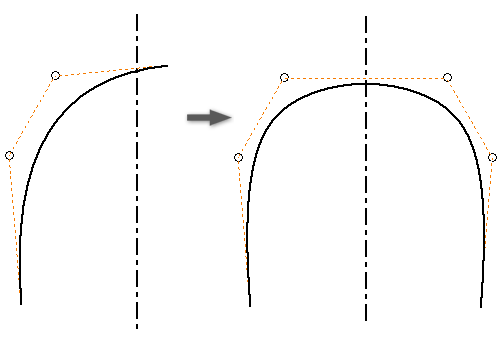

- При зеркальном отражении сплайна, который пересекает ось симметрии, выберите параметр «Самосимметричное», чтобы создать один сплайн, симметричный относительно оси симметрии (необязательно, 2D).
- Нажмите «Применить», чтобы завершить создание массива и построить новые, или нажмите «Готово», чтобы создать массив и закрыть команду.
