Импорт файлов Fusion в качестве ссылочной модели AnyCAD

Можно импортировать файл Fusion (FUSIONDESIGN) и создать ссылку AnyCAD на него.

Новые возможности

Общие сведения

AnyCAD для Fusion позволяет импортировать файлы Fusion (FUSIONDESIGN) в качестве ссылочной модели AnyCAD непосредственно в Inventor.

Начало работы

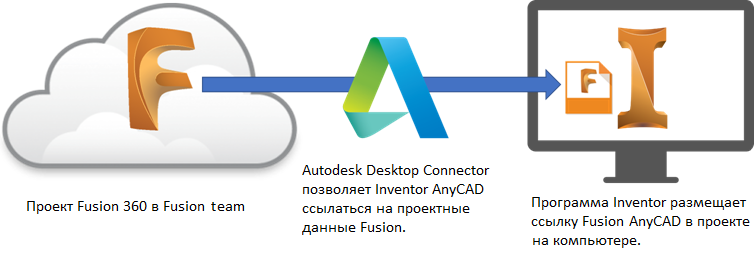

Для обмена данными между классическим приложением Inventor и облачной платформой Fusion требуется выполнить некоторые действия.

• Установка Desktop Connector — Desktop Connector предоставляет доступ к файлам Fusion (FUSIONDESIGN) проекта веб-клиента Fusion на локальном диске Fusion на компьютере.

  Скачайте установщик Desktop Connector из меню профиля в учетной записи веб-клиента Fusion.



• Проект Fusion — пространство для хранения файлов Fusion (FUSIONDESIGN). Укажите учетную запись веб-клиента Fusion, которую следует использовать для обмена данными. Веб-клиент Fusion предоставляет личное централизованное рабочее пространство в облачном хабе для работы над проектами. Если у вас еще нет учетной записи веб-клиента Fusion, создайте ее и укажите место для хранения файлов данного проекта и доступа к ним.

  Подробнее о Fusion Team.

Файлы Fusion можно открыть только из клиента Fusion Team, который принадлежит пользователю, или из хаба веб-клиента Fusion, в который пользователь приглашен в качестве участника проекта.

Импорт файлов Fusion

1. Используйте команду «Открыть» или «Импорт» для выбора файла Fusion (FUSIONDESIGN), который необходимо импортировать.

   Дополнительные сведения об импорте файлов Fusion (FUSIONDESIGN) см. в разделе Импорт файлов из других САПР в виде ссылочной модели или с помощью преобразования модели.

2. В диалоговом окне «Открыть» или «Импорт» перейдите к диску Fusion, затем в веб-клиент Fusion, где находится модель Fusion, и выберите файл Fusion (FUSIONDESIGN) для импорта.



3. Выберите необходимые параметры импорта и нажмите кнопку «ОК».

Обновление файла Fusion

Есть несколько способов синхронизации модели Fusion, на которую есть ссылка в Inventor, для отражения последних изменений.

При открытии документа Inventor с ссылкой на файл FUSIONDESIGN, программа Inventor определяет наличие обновлений.

• Файл детали: щелкните значок молнии для добавления последних данных Fusion.
• Файл сборки: появится сообщение с запросом на обновление файла. Чтобы обновить, нажмите «Да». Если выбрать «Нет», появится значок молнии.
• Файл детали или сборки

  После импорта можно в любое время проверить наличие обновлений вручную.

  • Правой кнопкой мыши нажмите файл Fusion в обозревателе и выберите «Проверить обновления».



Прим.: Файлы деталей Inventor также можно непосредственно отправить в папку веб-клиента Fusion.

Дополнительные сведения см. в разделе Взаимодействие Inventor и Fusion.
