Взаимодействие Inventor и Fusion

Общий доступ к файлам Inventor и Fusion.

Новые возможности версий 2022, 2023.

Прим.: В учетной записи веб-клиента Fusion хранятся данные, к которым обращается Fusion. Чтобы открыть файлы из веб-клиента Fusion, вы должны быть владельцем данного инструмента или быть приглашены в него качестве участника проекта. Пользователи, которые не являются подписчиками, но были приглашены в проект веб-клиента Fusion в качестве участников, имеют доступ к следующим функциям.

• Для предоставления общего доступа к файлам деталей Inventor с помощью Fusion требуется учетная запись веб-клиента Fusion. При отправке файла в Fusion пользователю предлагается выбрать веб-клиент и проект.
• Файлы деталей Inventor хранятся в папке проекта веб-клиента Fusion. После выгрузки файла его можно просмотреть в веб-клиенте Fusion или открыть в программе Fusion, если она установлена.
• Для работы веб-клиента Fusion требуется подключение к интернету.

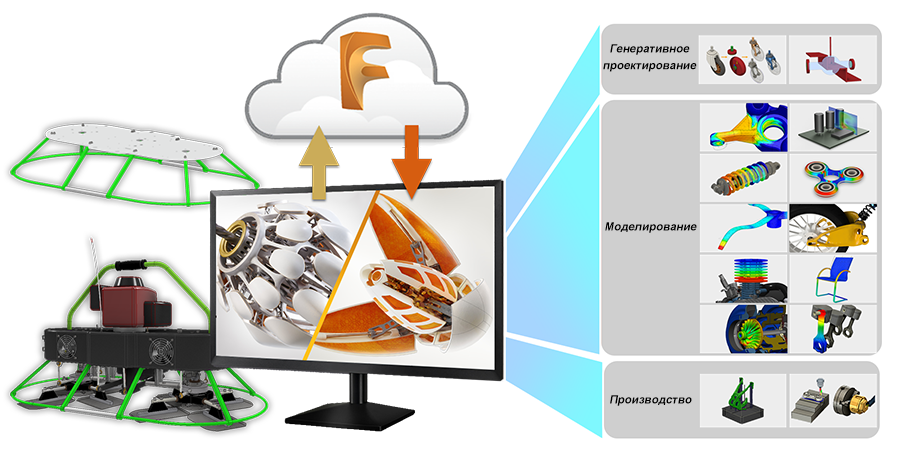

Отправка деталей и сборок Inventor в Fusion

Данные команды Fusion позволяют ускорить процесс передачи данных во Fusion для использования в различных исследованиях, моделировании или рабочих наборах. Для этого рабочего процесса Desktop Connector не используется.

При активации команды Fusion на вкладке Fusion отображается начальная страница взаимодействия с Fusion. На странице описаны назначение и требования выбранной команды, а также ссылки на примеры при их наличии.

Прим.: Команды Fusion отключаются во время контекстного редактирования.

При нажатии кнопки «Продолжить» открывается панель данных, на которой можно указать детали, а также веб-клиент Fusion и расположение данных. По завершении нажмите кнопку «Выгрузить», и данные Inventor будут отправлены в учетную запись веб-клиента Fusion. В веб-клиенте Fusion отображается файл IPT. Файл F3D создается при открытии файла IPT в программе Fusion.

С выгруженными данными можно выполнять следующие действия:

• Просматривать данные в веб-браузере
• Открывать данные в программе Fusion в соответствующем рабочем пространстве для определения исследования или процесса

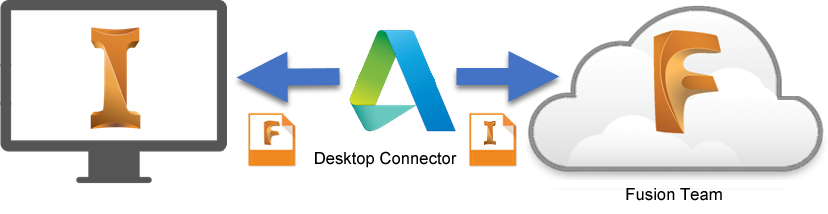

Рабочий процесс AnyCAD

Для открытия файлов Fusion в Inventor или деталей и сборок Inventor в программе Fusion используется рабочий процесс AnyCAD.

Чтобы использовать рабочий процесс AnyCAD для открытия файлов Fusion в Inventor или открытия деталей и сборок Inventor в программе Fusion, необходимо следующее.

• Учетная запись веб-клиента Fusion. Веб-клиент Fusion — это место хранения файлов Fusion (FUSIONDESIGN) или файлов Inventor с возможностью предоставить к ним общий доступ.
  Прим.: Чтобы открыть файлы из веб-клиента Fusion, вы должны быть владельцем данного инструмента или быть приглашены в него качестве участника проекта.
• На локальном компьютере необходимо установить Desktop Connector. Desktop Connector создает на компьютере локальный диск Fusion, который обеспечивает доступ к файлам FUSIONDESIGN, IAM и IPT в проекте веб-клиента Fusion.



• Подписка на один из следующих программных продуктов: Fusion, Product Design & Manufacturing Collection или Product Design Suite.

Дополнительные сведения см. в разделе Импорт файлов Fusion в качестве ссылочной модели AnyCAD.
