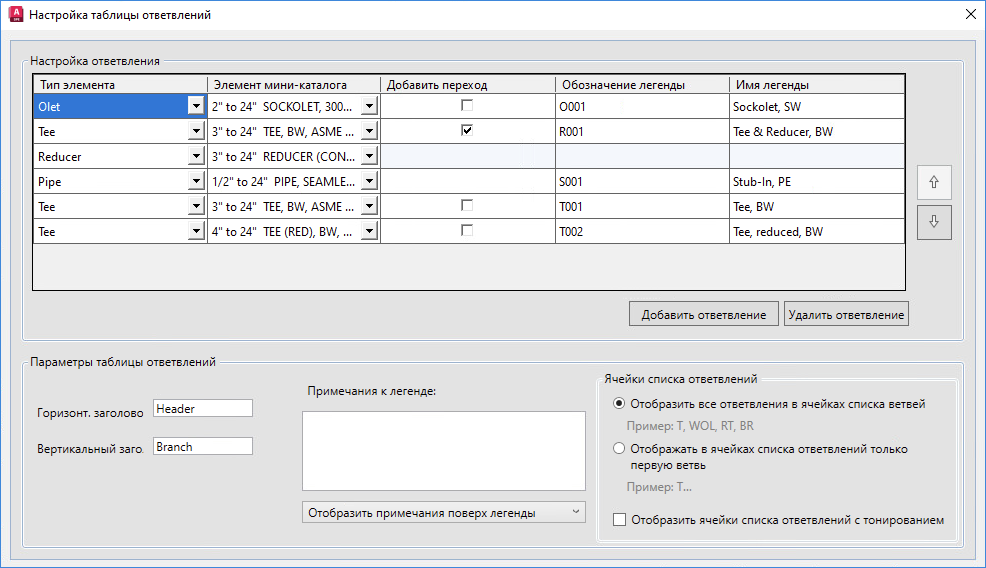

Определяет соединительные детали, которые используются в таблице ответвлений. Также можно установить параметры отображения для таблицы ответвлений.
Настройка соединительных деталей ответвлений
Задает соединительные детали ответвлений для использования в таблице ответвлений, и устанавливает приоритеты соединительных деталей ответвлений.
- Тип детали
- Указывает соединительную деталь для определенного типа ответвления. Для врезки в качестве типа детали укажите трубу.
- Элемент миникаталога
- Указывает деталь. Если установить флажок Использовать предпочтительную деталь из миникаталога трубопровода, то будет использоваться деталь листа миникаталога, имеющая приоритет.
- Добавить патрубок
- Добавление дополнительной детали, которая будет использоваться для ответвления. В случае выбора этого параметра для соединения ответвления добавляется вторая строка. Например, можно добавить переходный патрубок к тройнику или переходному тройнику.
- Стрелка вверх
- Перемещает соединительную деталь ответвления вверх в таблице деталей. Порядок следования элементов в таблице предназначен только для целей отображения, и не изменяет предпочтения использования ответвлений.
- Стрелка вниз
- Перемещает соединительную деталь ответвления вниз в таблице деталей.
- Добавить ответвление
- Добавляет строку в таблицу деталей.
- Удалить ответвление
- Удаляет строку из таблицы деталей.
Параметры таблицы ответвлений
Задает параметры отображения для осей и примечаний.
- Горизонтальный заголовок
- Добавляет заголовок к горизонтальной оси таблицы ответвлений.
- Вертикальный заголовок
- Добавляет заголовок к вертикальной оси таблицы ответвлений.
- Примечания к легенде
- Добавляет примечание к таблице ответвлений.
Ячейки списка ответвлений
Задает параметры отображения списков ответвлений. Список ответвлений содержит более одного типа ответвлений в ячейке таблицы ответвлений. Можно назначить список ответвлений в диалоговом окне «Выбор списка ответвлений».
- Отобразить все ответвления в ячейках списка ответвлений
- Отображение всех типов ответвлений в ячейке списка ответвлений.
- Отображать в ячейке списка ответвлений только первую ответвлений
- Отображает в ячейке списка ответвлений тип ответвления с приоритетом использования детали 1.
- Отобразить ячейки списка ответвлений с тонированием
- Отображает ячейки списка ответвлений с серым тонированием.
