Указание общих параметров для размеров.
Общие параметры
- Отображение
- Настройка параметров отображения для размеров.
- Высота текста. Указание высоты текста стиля, используемого в размерах. По умолчанию этот параметр задает высоту текста стиля AdskIsoImperial или AdskIsoMetric. В редакторе основной надписи можно задать значение luprec для указания количества отображаемых цифр.
- Добавить размеры до удлинений. Указание необходимости завершения размера компонентами-продолжениями.
- Скрыть последнюю цепочку размеров. Удаление последней цепочки размеров в линейном сегменте трубопровода, когда используются размеры от конца до конца. Скрытие последней цепочки размеров во избежание излишнего ограничения размеров.
- Показать контрольные размеры. Указание необходимости показывать контрольный размер в изометрических чертежах.
- Нанесение размеров прокладок
- Задает один из следующих типов обработки прокладок.
- Включить в размер компонента
- Добавлять размеры прокладки по отдельности
- Не добавлять размеры прокладок
- Размеры
- Указание типов размеров для текущей выбранной темы.
-
Габаритные. Измерение сегментов трубопровода от одной конечной точки до другой. Можно делать остановки на клапанах и ответвлениях.
- Последовательные. Измерение всех сегментов трубопровода с остановкой на встроенных компонентах, таких как патрубки, клапаны и т. д.
-
Местные. Измерение расстояния от общей точки до положения объекта с последующей остановкой. Например, размер от отвода до монтажного сварного шва или опоры трубы.
-
Габаритные. Измерение сегментов трубопровода от одной конечной точки до другой. Можно делать остановки на клапанах и ответвлениях.
- Расстояния смещения размеров
- Определение расстояния смещения размеров.

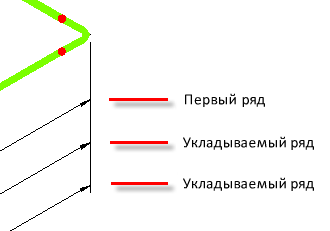

- Смещение. Задает расстояние от линии трубопровода до ближайшего размера (до первой строки).
- Дроби. Задает расстояние между размерными строками.
