В каждом типе размера можно задать режим нанесения размеров для отдельных компонентов выбранной темы ISO.
Включить размеры <тип>
Включение/отключение показа размера. При включении этого параметра на вкладке «Параметры» обновляется соответствующий флажок.
- Габаритные
- Указание нанесения размеров для компонента от одного конца до другого.
- Последовательные
- Указание нанесения цепочки размеров для компонента.
- Местные
- Указание нанесения местных размеров для компонента.
Режим нанесения размеров
Задание режима нанесения размеров для определенных компонентов, таких как клапаны, монтажные сварные швы, фланцевые и другие заглушки, линейные ответвления, линейные КИП, другие соединительные детали, бобышки, опоры труб и т. д. Можно задать следующие параметры:

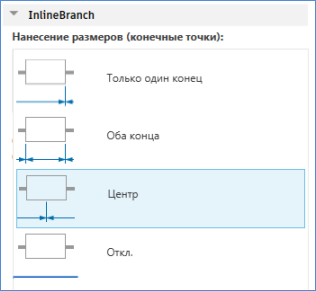

- Точки прерывания размера. Указание измерения только от одного конца, от обоих концов или от центра компонента. Кроме того, можно отменить нанесение размеров.
- Удалить точку привязки. Удаление выбранной точки привязки.
- Удалить точку исключения. Удаление выбранной точки исключения.
