Обозначает области для рисования и не для рисования в изометрическом чертеже.
Способы доступа
Лента: "Настройка проекта"
"Настройки изометрического файла DWG" "Настройка основной надписи" "Изометрическая область рисования"
Ввод команды:
plantisotbdrawarea Сводная информация

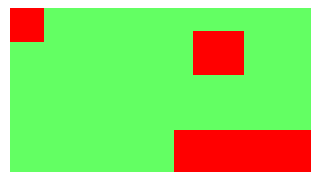

В диалоговом окне «Настройка основной надписи» можно создавать и изменять области для изометрических чертежей. Область рисования определяет ограниченную область, в которой создаются объекты ISO. Между областями рисования можно поместить области не для рисования с целью указания того, что в них нельзя создавать объекты ISO.

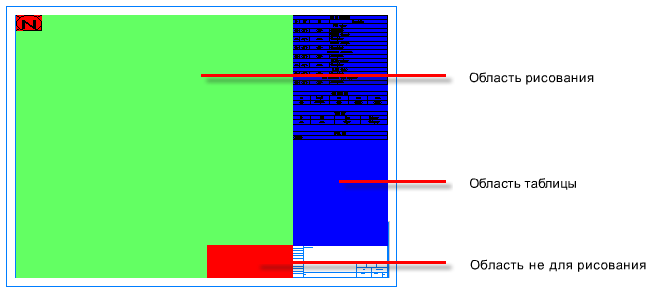

Область таблицы создается автоматически при создании первой таблицы. Область рисования можно растянуть.
Можно создать одну область рисования. Можно создать одну или несколько областей не для рисования.
Список запросов
Если область рисования отсутствует в редакторе таблиц, появляется запрос на ее создание.
Первая угловая точка: укажите первый угол области рисования.
Вторая угловая точка: укажите второй угол области рисования.
Замените область рисования или [Заменить область рисования/добавить область Не для рисования/переключить Видимость]:
Площадь
Управление областью рисования в изометрических чертежах.
- Заменить область рисования
- Задает область для создания объектов в изометрическом чертеже.
- Добавить область не для рисования
- Задает области для исключения объектов из изометрического чертежа.
- Переключить видимость

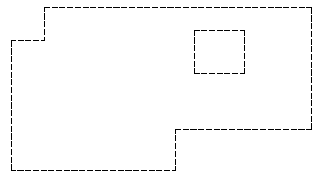

- Отображает область рисования как периметр, а не как прямоугольники областей рисования и не для рисования. Области рисования можно выбирать, только если отображаются прямоугольники.
Видимость
Управление видимостью области рисования в изометрических чертежах.
- Переключить видимость
-
Включите видимость области рисования.
Выключите видимость области рисования.
- Отображает область рисования как периметр, а не как прямоугольники областей рисования и не для рисования. Области рисования можно выбирать, только если отображаются прямоугольники.
