В приложении Robot можно применить переменное сечение к различным стержням в цепочке. Чтобы назначить переменное сечение, в диалоговом окне «Новое сечение» на вкладке Сужение задайте параметры сечения (размеры в начале и в конце стержня). Затем в диалоговом окне Сечения укажите стержни (цепочку стержней), к которым необходимо применить сечение. Это можно сделать двумя способами.
- Введите номера стержней в поле «Линии/стержни» и нажмите кнопку «Применить».
- Выберите стержни в графическом окне (их номера появятся в поле «Линии/Стержни») и нажмите кнопку «Применить».

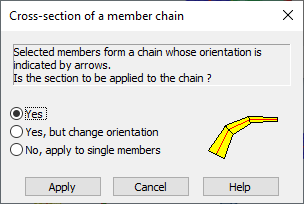

В открывшемся диалоговом окне можно определить способ назначения сечения стержням. В верхней части диалогового окна появляется вопрос, следует ли назначить сечение цепочке стержней. Для применения сечения необходимо выбрать один из трех вариантов ответа.
- Да (с сохранением ориентации) — переменное сечение будет назначено цепочке стержней, а ориентация цепи, указанная стрелками (начало и конец цепи), будет сохранена.
- Да, но с изменением ориентации — переменное сечение будет назначено цепочке стержней, но ориентация цепи, указанная стрелками (начало и конец цепи), будет изменена.
- Нет, приложить к отдельным стержням — переменное сечение будет применено к отдельным стержням в цепочке.
При нажатии кнопки «Применить» переменное сечение будет назначено выбранным стержням.
