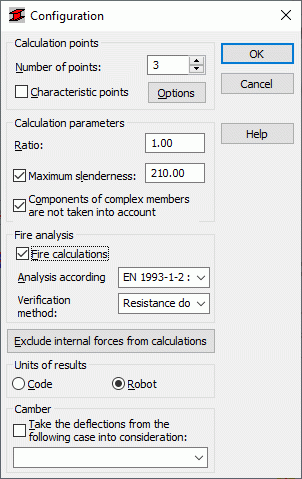

Диалоговое окно Конфигурация используется для определения параметров, используемых при проверке стального элемента по испанским нормам SE-A:2006. Диалоговое окно открывается при нажатии кнопки Конфигурация в диалоговом окне Расчеты. Отображается следующее диалоговое окно:
В указанном диалоговом окне могут быть заданы следующие параметры:
- Расчетные точки; их можно определить двумя способами:
- Определением количества точек по длине элемента (точки равномерно распределяются по длине элемента) – опция Количество точек
- Задать координаты характерных точек; для этого необходимо включить опцию Характерные точки и нажать на кнопку Опции. Тогда открывается диалоговое окно Расчет в характерных точках.
- Параметры расчета
- коэффициент приведения определяет коэффициент, на который будет умножено значение предела пластичности (увеличение или уменьшение предела пластичности)
- Предельная гибкость; если эта опция включена, то проверяется гибкость элемента
- Если активизирована опция Элементы составных стержней не учитываются, то компоненты составных стержней не учитываются при расчете этих стержней.
- Опцию Расчет огнестойкости включают для того, чтобы рассчитывать и проверять стальные элементы произвольного сечения по европейским нормам EC3 EN 1993-1-2:2005 или официальному документу 3 ECCS Technical Committee ‘Model Code of Fire Engineering’ - First Edition, May 2001. Параметры расчета огнестойкости можно определить в диалоговом окне Определение элемента. Параметры огнестойкости. Для того, чтобы выключить расчет конструкции в ПС1, включают опцию Расчет огнестойкости. Тогда опция Предельное состояние => 2 группа в диалоговом окне Расчет не доступна.
- Можно также выбрать критерий, используемый в программе при проверке огнестойкости Доступно три метода:
- Область сопротивления: проверка по разделу 4.2.3 норм EN 1993-1-2 или разделам III.5.1-7 документа 3 ECCS Technical Committee
- Температурно-временной промежуток - проверка по пункту 4.2.4 норм EN 1993-1-2 или разделам III.5.8 документа 3 ECCS Technical Committee
- Временной интервал: проверка по пункту 4.2.4 норм EN 1993-1-2 или разделам III.5.8 документа 3 ECCS Technical Committee.
- В средней части диалогового окна находится кнопка Исключить внутренние усилия из расчета, на нее нажимают для того, чтобы открыть другое диалоговое окно – Не учтенные внутренние усилия. В этом диалоговом окне находятся опции, которые используются при определении предельных значений внутренних усилий (величины сил, являющиеся незначительными для данного сечения, можно не учитывать).
- Кроме того, здесь можно выбрать единицы измерения для представления результатов расчета. Результаты могут быть представлены в единицах, используемых в указанных стальных нормах, или в единицах, используемых в Robot.
- В нижней части диалогового окна находится список для выбора варианта нагружения (нагрузка от собственного веса), для которого рассчитанные смещения рассматриваются как первоначальные деформации конструкции. В этом случае опция Учесть прогибы в следующих нагружениях должна быть включена.
