Используйте Диспетчер макросов для управления макросами и их запуска.
Диспетчер макросов — пользовательский интерфейс, предназначенный для следующих операций:
- Выбор команды, запускающей сеанс Visual Studio Code, в котором можно добавлять, редактировать, компоновать и отлаживать пользовательские макросы.

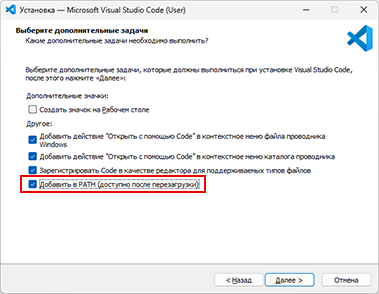

Прим.: Необходимым условием для создания макросов в Revit является наличие Visual Studio Code и .NET SDK 8.0. При установке Visual Studio Code рекомендуется включить параметр «Добавить в PATH».
Прим.: При запуске Visual Studio Code вам будет предложено установить расширение C#. Рекомендуется установить это расширение. Без расширения можно использовать базовые функции макросов Revit, но отладка будет недоступна. - Выполнение ранее скомпонованного макроса из списка, отсортированного по категориям.

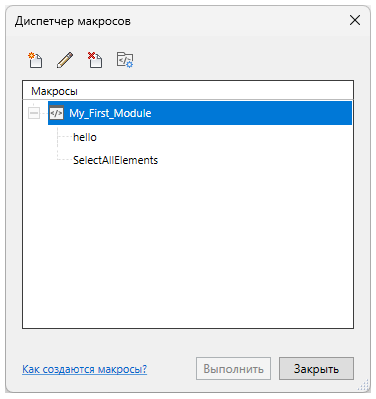

Ниже показано диалоговое окно Диспетчера макросов.
Для создания, редактирования и удаления модулей используйте значки, расположенные в верхней части диалогового окна.
-
Создать
. Создайте модуль с помощью Visual Studio Code. Присвойте модулю имя и запишите макросы в модуле на C#.
-
Редактировать
. Откройте Visual Studio Code и отредактируйте макросы в выбранном модуле.
-
Удалить
. Удалите выбранный модуль и связанные с ним макросы из Revit.
- Настроить путь. Настройка пути будет отображаться только при наличии нескольких установленных версий Visual Studio Code и .NET SDK. Задайте путь к версии ресурсов, которые будут использоваться при создании и редактировании макросов.
Макросы и модули
Модули служат для организации макросов в группы. Входящие в модуль макросы могут выполняться независимо или использовать общий текст программы либо утилиты. На изображении выше показано, как в Диспетчере макросов упорядочены макросы и модули (макросы находятся внутри соответствующих родительских модулей).
Макросы, входящие в модуль, рассматриваются и компонуются вместе.
Модули на уровне приложения
По существу, макросы на уровне приложения разрабатываются для использования в любом документе практически в любом сеансе Revit. Кроме того, для их выполнения не требуется наличие открытого проекта Revit. Это обеспечивает следующие возможности:
- адаптация пользовательского интерфейса Revit;
- добавление инструментов в Revit;
- внесение в документы изменений при их открытии;
- открытие документов в пакетном режиме;
- применение к новым документам новых стандартов или настроек.
Если требуется реализация какой-либо из перечисленных возможностей, рекомендуется создавать макросы уровня приложения, которые будут инициировать необходимые транзакции.
Язык реализации макросов Revit
Макросы в Revit создаются на языке реализации C#.
Теперь, после ознакомления с инструментарием и общей процедурой, перейдем к отдельным задачам.
